VARIO TERM

INTEGRA ALL IN ONE

Zestaw grzejnikowy kompletny „Integra” do grzejnika w systemie dwururowym. Korpus zaworu umożliwia podłączenie grzałki elektrycznej. GZ ½” / GZ M22x1,5.

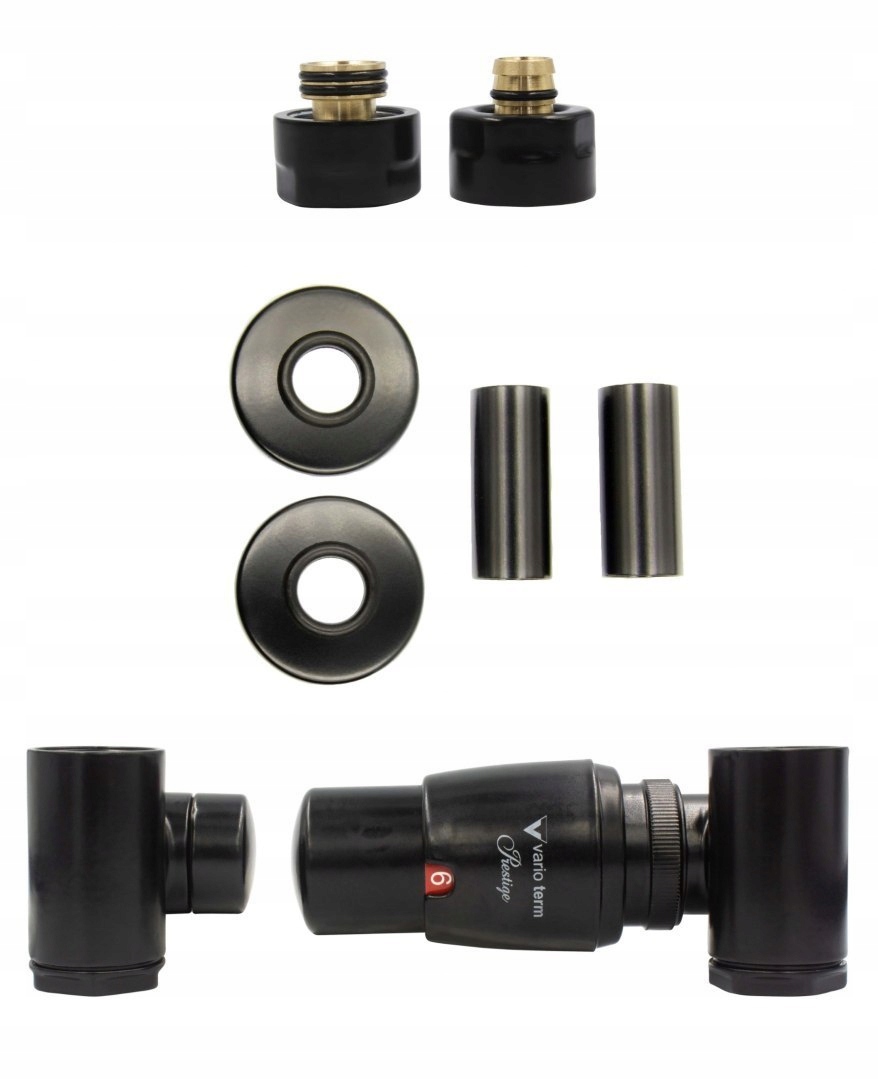

W zestawie: 1 x głowica termostatyczna "Prestige", 1 x zawór termostatyczny prawy , 1 x zawór odcinający lewy, 2 x rozeta maskująca pojedyncza , 2 x tuleja maskująca, 2 x adaptery na PEX

kolor: CZARNY MAT

AIGS0224CFK/P(PEX)

WERSJA PRAWA

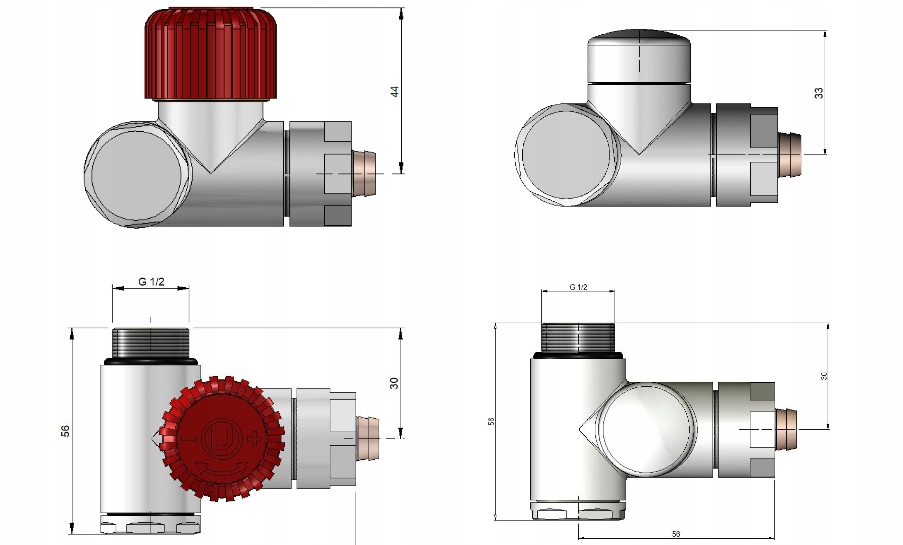

Dane techniczne:

Temperatura pracy do 120°C

Ciśnienie nominalne 1MPa

Czynnik grzewczy woda

Max. różnica ciśnienia 0.06MPa

Ciśnienie próbne 1.5 MPa

Nastawa wstępna na zaworze odcinającym

Gwint montażowy głowicy M30x1,5

Przyłącze grzejnikowe G ½

Montaż grzałki elektrycznej na zaworze odcinającym

MOŻLIWOŚCI PODŁĄCZEŃ:

Zawory termostatyczne Integra możesz podłączyć do grzejnika gdy masz wejścia:

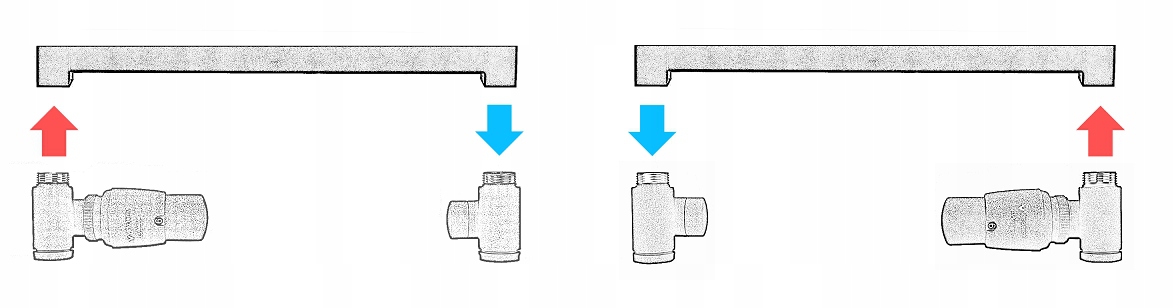

- dolne - które prezentują dwa schematy obok

a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Integra lewy z rozetami pojedynczymi

b) gdy zasilanie jest z prawej strony - wybierz zawór termostatyczny Integra prawy z rozetami pojedynczymi

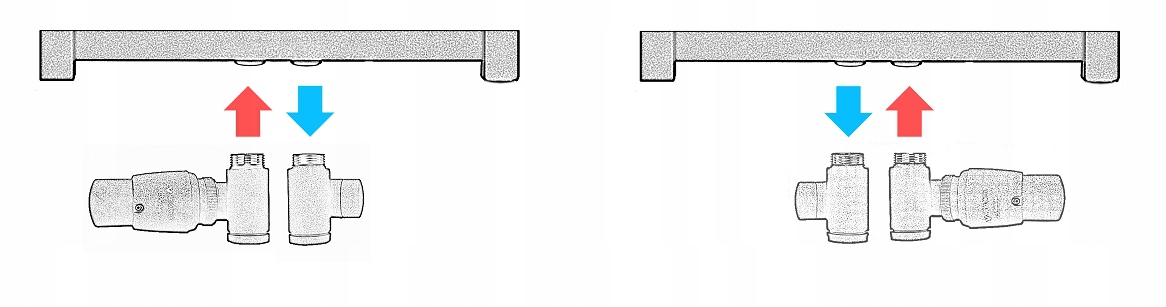

- dolne środkowe - które prezentują dwa schematy obok

a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Integra prawy (konieczne jest wtedy dokupienie osobnej rozetki zespolonej ponieważ dwie pojedyńcze które są w zestawie nie zmieszczą się)

b) gdy zasilanie jest z prawej strony - wybierz zawór  termostatyczny Integra lewy (konieczne jest wtedy dokupienie osobnej rozetki zespolonej ponieważ dwie pojedyńcze które są w zestawie nie zmieszczą się)

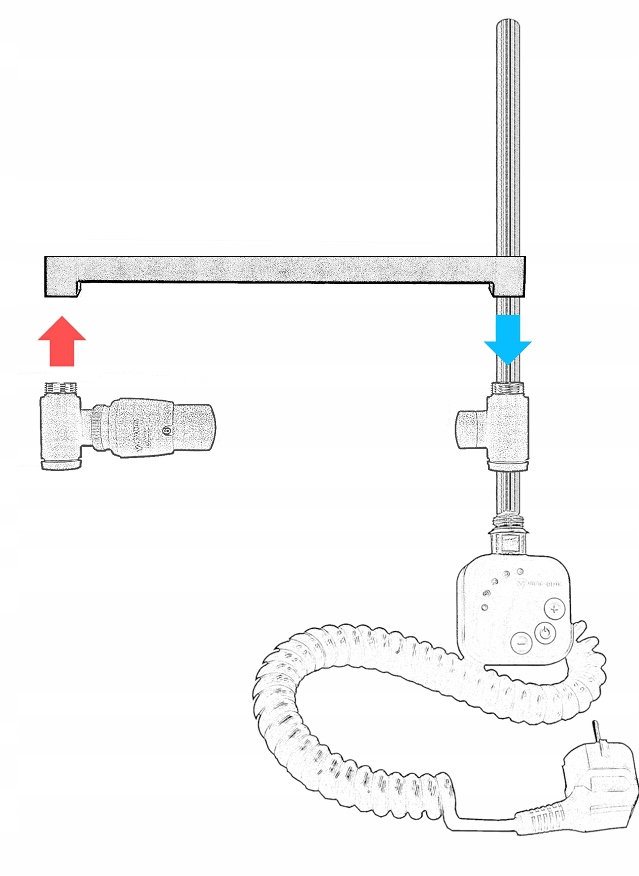

- w podłączeniu dolnym - masz również możliwość podłączenia grzałki - poniżej prezentujemy przykład takiego podłączenia - zalecany jest montaż grzałki na zaworze odcinającym
