RM-16A

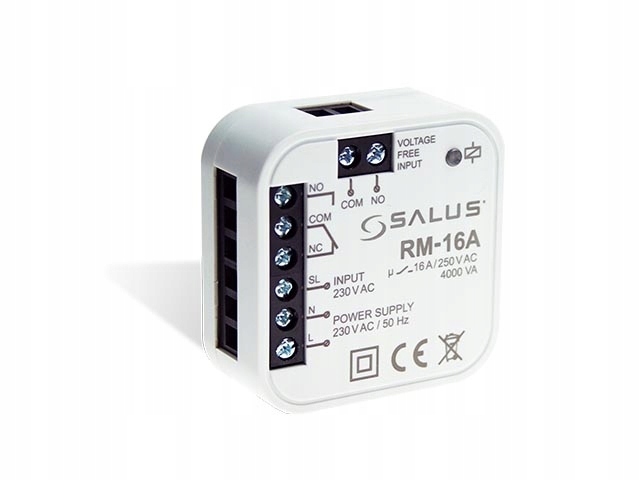

Moduł przekaźnika 16A

Moduł przekaźnika RM-16A otwiera i zamyka obwód w celu oddziaływania na pracę innych urządzeń. Poniżej przedstawiono kilka przykładów zastosowań modułu RM-16A z innymi produktami SALUS:

1. Podłączenie regulatora z sygnałem wyjścia napięciowym 230V (np. VS30/RT200/ERT20/ERT30/ ERT50/VS10) do kotła gazowego, który wymaga styku beznapięciowego NO/COM lub NC/COM (styk NC/COM jest zwykle wymagany w sterownikach kotłów stałopalnych).

2. Podłączenie regulatora temperatury SALUS (np.091FL) z przekaźnikiem NO/COM do sterownika kotła, który wymaga styku NC/COM.

3. Podłączenie odbiornika o większej mocy niż pozwala na to przekaźnik w regulatorze. Maksymalny pobór prądu odbiornika nie może przekroczyć 16 A.

4. Podłączenie do listwy centralnej (KL06-M/KL08NSB/ KL08RF/KL10/KL10RF) urządzeń innych niż siłowniki termoelektryczne, np. gdy chcemy podłączyć pompę lub elektryczną matę grzewczą.

Dane techniczne:

• Zasilanie styki L,N: 230V AC 50 Hz
• Max obciążenie: 16 A / 250V AC
• Wejście beznapięciowe NO/COM: Podłączenie regulatora z przekaźnikiem beznapięciowym NO/COM
• Wejście napięciowe SL: Podłączenie regulatora z sygnałem wyjściowym napięciowym 230V AC
• Sygnał wyjściowy: Przekaźnik NO/COM/NC
• Wymiary [mm]: 47 x 47 x 20

SCHEMAT PODŁĄCZEŃ:

https://www.salus-controls.pl/media/product/docs/rm-16a_yfmqm.pdf
