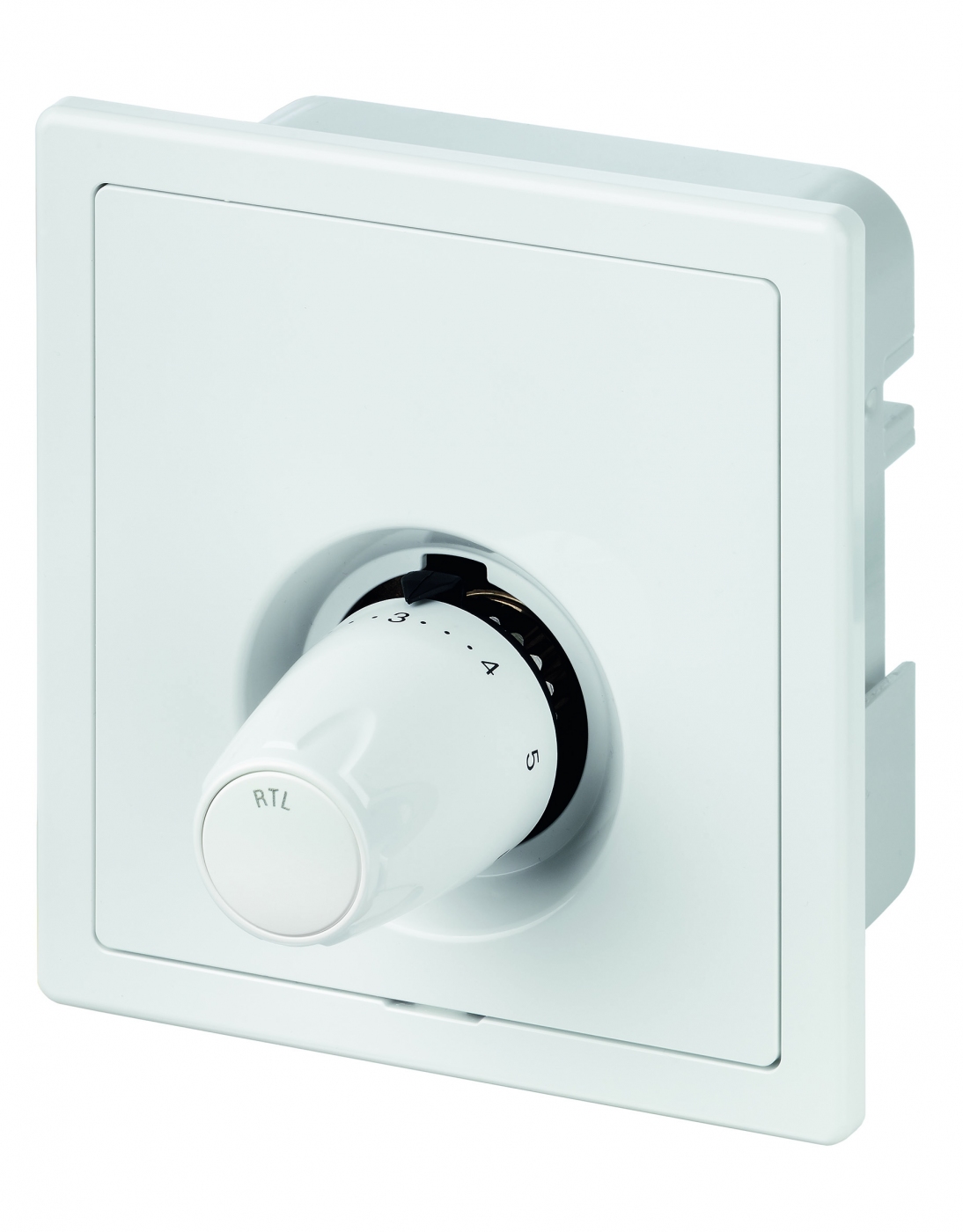

Multibox Mini

Kompaktowy podtynkowy regulator ogrzewania podłogowego w pojedynczym pomieszczeniu

Multibox Mini stosowany jest do regulacji ogrzewania podłogowego, ogrzewania płaszczyznowego, oraz mieszanych układów ogrzewania grzejnikowego i podłogowego w pojedynczych pomieszczeniach. Wyrównanie w razie zabudowy odchylonej od pionu do 4° dla każdej ze stron. Pokrywa maskująca śruby mocujące. Możliwość montażu we wszystkich rodzajach ścian z kompensacją głębokości do 30 mm.

Dane techniczne

Zastosowanie:

Ogrzewanie podłogowe, ogrzewanie ścienne, systemy ogrzewania łączonego podłogowe/grzejnikowe.

Funkcje:

Multibox Mini RTL:
Ograniczanie temperatury powrotu
Odcięcie
Odpowietrzenie

Rozmiary:

Wielkość zaworu DN 15.Skrzynka podtynkowa głębokości 60 mm. Możliwość regulacji zabudowy dzięki zmiennej odległości pomiędzy skrzynką, a pokrywą do 30 mm. Pokrywka może zamaskować skośną zabudowę skrzynki do 4° z każdej strony. Zobacz także Wymiary.

Klasa ciśnienia:

PN 10

Zakres temperatur:

Ogranicznik temperatury powrotu RTL:
0 °C do 50 °C

Temperatura:

Max. temperatura robocza: 90°C
Min. temperatura robocza: 2°C
Dla wszystkich modeli Multibox Mini upewnij się, że dostarczana temperatura jest odpowiednia dla ogrzewania podłogowego. Zobacz także: Informacje!

Materiał:

Korpus zaworu: z odpornego na korozję brązu
O-ringi: guma EPDM
Grzybek zaworu: guma EPDM
Sprężyna powrotna: Stal nierdzewna
Wkładka zaworowa: Mosiądz, PPS (polifenylosulfid)
Trzpień: ze stali nierdzewnej z podwójnym O-ringiem uszczelniającym. Zewnętrzny o-ring może być wymieniany pod ciśnieniem.
Elementy plastikowe z ABS oraz PA
Czujnik: Głowica termostatyczna typ DX z czujnikiem cieczowym. Ogranicznik temperatury powrotu (RTL) wypełniony rozszerzalnym medium

Pokrycie powierzchni:

Wszystkie do wyboru z pokrywką maskującą i widocznym pokrętłem ze skalą w kolorze białym RAL 9016.

Oznaczenia:

TAH, strzałka kierunku przepływu, II-oznaczenie.

System połączeń:

Podłączenie rurociągu G3/4 ze stożkiem pasującym do złączek zaciskowych do rur z tworzyw sztucznych, miedzi i stal cienkościennej i wielowarstwowych.
