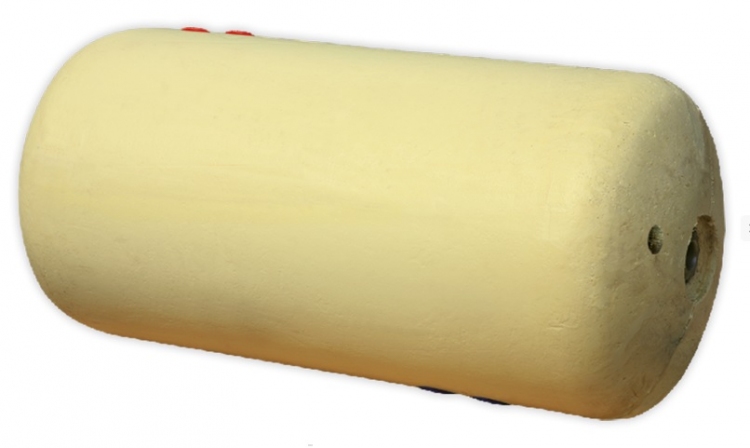

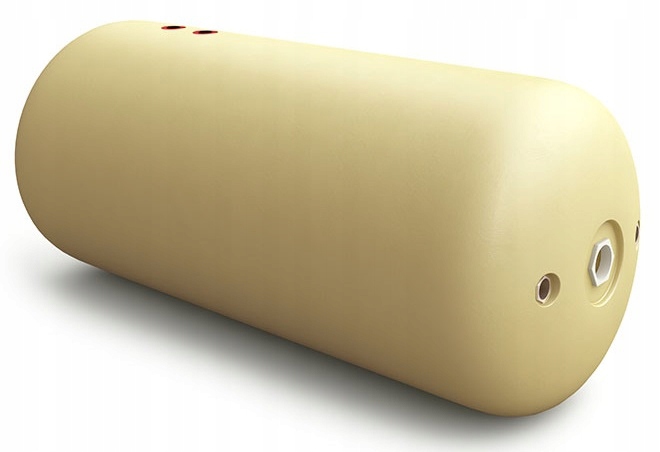

GALMET Wymiennik dwupłaszczowy 140 L

Poziomy wymiennik c.w.u. - SGW(L)P

• System szybkiego podgrzewania - duży płaszcz wodny.
• Współpraca z wszystkimi typami kotłów c.o.
• Opatentowana technologia izolacji.
• Najwyższej jakości emalia ceramiczna EXTRA GLASS®.
• Dodatkowe zabezpieczenie w standardzie - anoda magnezowa.
• Mufa cyrkulacyjna i mufa pod czujkę z kotła c.o. w standardzie.
• Pojemność: 140 litrów

Wygodna instalacja

Wymiennik dwupłaszczowy SGW(L)P to najwydajniejszy, w swojej klasie, wymiennik poziomy. Zapewnia szybkie ogrzanie wody użytkowej i komfortowe użytkowanie. Płaszcz zewnętrzny umieszczony niemal  na całej powierzchni zbiornika ściśle przylega do jego powierzchni. Taka konstrukcja gwarantuje wydajną pracę i ogranicza straty ciepła. Przyłącza w dolnej i górnej części, mocowanego w poziomie zbiornika, zapewniają łatwą obsługę i wygodny montaż. W dennicy wymiennika zastosowano mufę cyrkulacyjną, która umożliwia podłączenie zewnętrznej pompy cyrkulacyjnej oraz mufę pod czujkę kotła c.o. Wymiennik dwupłaszczowy SGW(L)P oferowany jest w pojemnościach: 140 litrów. Maksymalna temperatura pracy zbiornika to 100°C.

Sprawdzona izolacja

Oszczędne i wydajne funkcjonowanie wymiennika c.w.u. gwarantowane jest przez stosowanie opatentowanej technologii izolacji. Gruba warstwa gęstej pianki zapewnia podwyższoną izolację a tym samym długie utrzymanie temperatury wody i oszczędność energii.

Ocieplenie:

• Żółta, twarda pianka poliuretanowa

Zabezpieczenie antykorozyjne

Najwyższej jakości emalia ceramiczna EXTRA GLASS® nakładana metodą „na mokro” i długo wypalana gwarantuje dokładne zabezpieczenie powierzchni zbiornika. Chroni przed korozją i zapewnia higieniczne użytkowanie. O zwiększone zabezpieczenie antykorozyjne zbiornika i grzałki elektrycznej dba wymienna anoda magnezowa.

Zasilanie

Źródłem ciepła w wymienniku może być dowolny kocioł c.o., opcjonalnie także grzałka elektryczna. Komplet elektryczny GE z grzałką i sterownikiem zapewnia komfort użytkowania ciepłej wody niezależnie od pracy kotła c.o.  Instalowany jest w dennicy, co pozwala na łatwy montaż w dowolnym momencie.

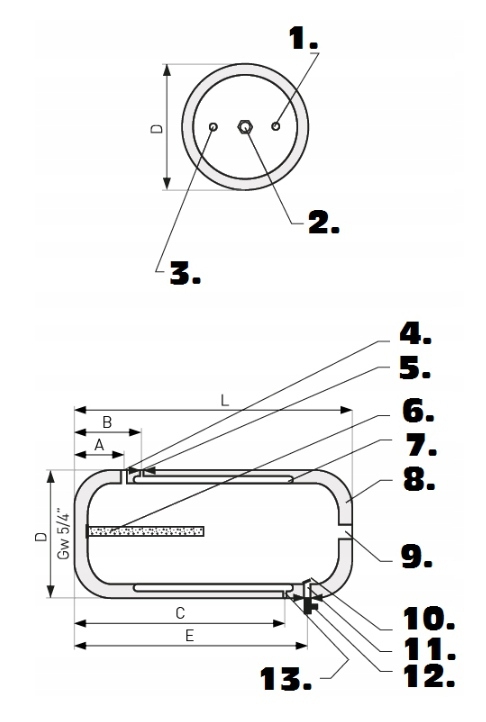

1. mufa pod czujkę z kotła c.o. Gw 1/2''
2. Gw 5/4'' na komplet elektryczny GE
3. mufa cyrkulacyjna Gw 3/4''
4. wylot c.w.u
5. wlot gorącej wody z c.o. Gw 1''
6. anoda magnezowa
7. wymiennik c.o. (płaszczowy)
8. izolacja
9. Gw 5/4'' na komplet elektryczny GE
10. dławik
11. wlot zimnej wody Gw 3/4''
12. zawór bezpieczeństwa
13. wylot wody do c.o Gw 1''

DANE TECHNICZNE :

• pojemność magazynowa* (l.): 137
• ErP klasa efektywności energetycznej - pianka poliuretanowa: C
• straty postojowe* (W): 84
• max. ciśnienie pracy zbiornika (MPa): 0.6
• max. ciśnienie pracy wymiennika płaszczowego (MPa): 0.2
• max. temperatura pracy zbiornika (°C): 95
• max. temperatura pracy wymiennika (°C): 110
• powierzchnia wymiennika płaszczowego (m²): 1.02
• pojemność wymiennika płaszczowego (l.): 11.8
• moc wymiennika (70/10/45°C) (kW): 24.4
• wydajność wymiennika (70/10/45°C) (l/h): 600
• moc wymiennika (80/10/45°C) (kW): 27.8
• wydajność wymiennika (80/10/45°C) (l/h): 688
• anoda magnezowa korek 5/4" (mm): 33x250
• L – długość (mm): 1290
• D - średnica zbiornika - izolacja poliuretanowa (mm): 470
• Wymiar A (mm): 170
• Wymiar B (mm): 265
• Wymiar C (mm): 965
• Wymiar E (mm): 1070
