TF1 Total Filter 28mm

Product Code 62146 - MODEL z przyłączami 28mm

Wysokowydajny filtr przepływowy do instalacji centralnego ogrzewania.

TF1 Total Filter to zdobywający nagrody filtr, który łączy działanie na zasadzie hydrocyklonu z działaniem silnych magnesów neodymowych, usuwając magnetyczne i niemagnetyczne zanieczyszczenia z wody obiegowej i w sposób bezpieczny zatrzymując je w filtrze. Filtr został wykonany ze specjalnie zaprojektowanego kompozytowego tworzywa sztucznego, nadaje się do pionowych i poziomych przewodów rurowych. Dla ułatwienia montażu może pracować pod kątem do 45°. Można go wyczyścić w ciągu kilku minut i nie ogranicza przepływu.

• Duża przepustowość i kompaktowa konstrukcja. Idealny do stosowania w ciasnych przestrzeniach

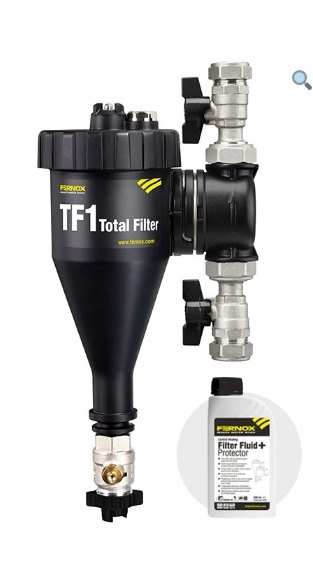

• Komplet zawiera jedną butelkę środka Fernox Protector + Filter Fluid o pojemności 500 ml
• Wyjątkowe działanie, usuwa zanieczyszczenia magnetyczne i niemagnetyczne
• Nie blokuje ani nie ogranicza przepływu
• Pełni rolę punktu dozowania wyrobów serii Fernox „F”
• W komplecie wszystkie zawory i armatura

Opis

Dzięki wykorzystaniu separacji hydrocyklonowej i specjalnie zaprojektowanych magnesów usuwa z obiegu wody instalacyjnej wszelkiego typu zanieczyszczenia.

• Unikalne właściwości – usuwa zanieczyszczenia magnetyczne i niemagnetyczne
• Punkt dozowania produktów Fernox z rodziny „F”
• W zestawie znajdują się wszystkie zawory i złączki
• Przepływowy filtr magnetyczno-hydrocyklonowy
• Może być montowany na rurach pionowych i poziomych

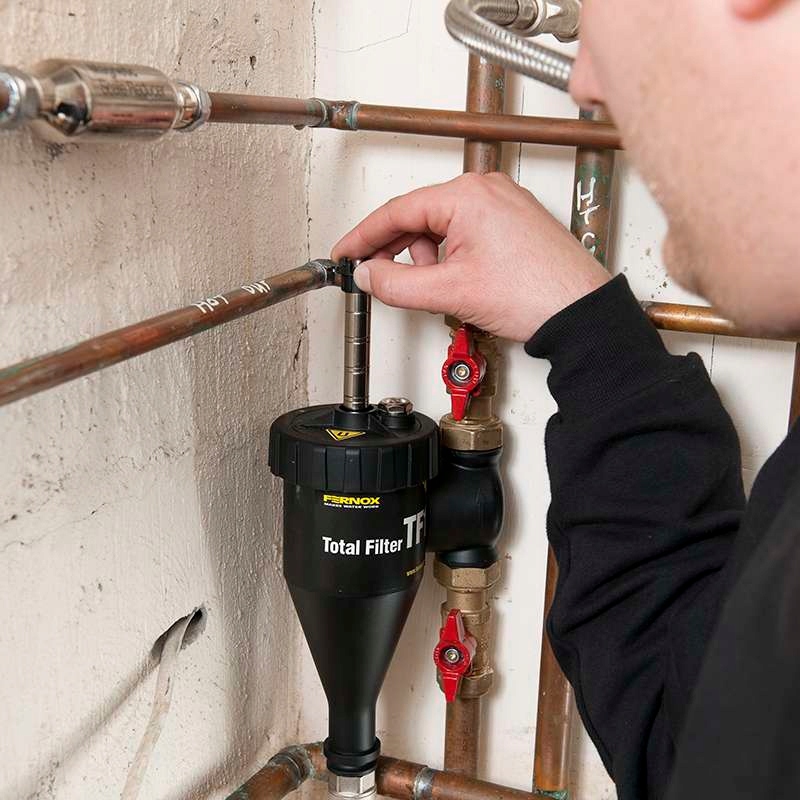

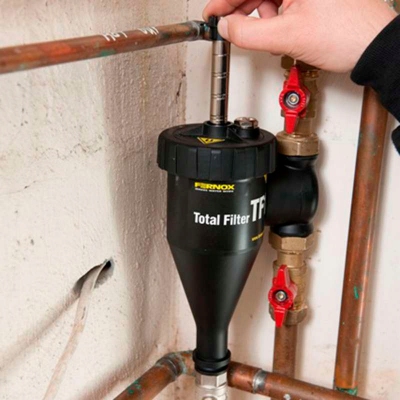

• Czyszczenie zajmuje kilka minut i nie wymaga demontażu ani rozbierania urządzenia
• Nie blokuje ani nie ogranicza przepływu
• Osoby z wszczepionym urządzeniem kardiologicznym powinny zawsze zachowywać szczególną ostrożność podczas obchodzenia się z filtrem Fernox

  TF1, podobnie jak w przypadku innych produktów magnetycznych.

• Zobacz inne filtry z serii Fernox TF1

Dane techniczne produktu

Temperatura maksymalna – 100°C

Maksymalne ciśnienie pracy – 3 bary

Maksymalny przepływ – 50 l/min

Właściwości magnetyczne – magnes neodymowy o mocy 9000 gausów

Materiał korpusu – nylon wzmocniony włóknem szklanym

Kody Produktu:

• 28 mm – 62146

Montaż

Fernox TF1 Total Filter można podłączyć bezpośrednio do rurociągu przy pomocy dołączonych złączek zaworów. Fernox TF1 Total Filter jest dostarczany w stanie gotowym do montażu na pionowym rurociągu, w którym woda instalacyjna płynie od dołu do góry. Bardziej szczegółowa instrukcja dotycząca montażu jest dołączona do filtra. TF1 Total Filter może zostać zainstalowany w jednym z 24 położeń dzięki swojemu unikalnemu mechanizmowi wejścia/wyjścia umożliwiającemu przepływ przez urządzenie w dowolnym kierunku.

Opakowanie, Przeładunek i składowanie

Produkt pakowany indywidualnie wraz ze wszystkimi zaworami i szczegółowymi instrukcjami. Brak specjalnych warunków przechowywania.

Dodatkowe informacje

TF1 Total Filter jest zbudowany ze wzmocnionego włóknem szklanym polimeru o wysokiej wytrzymałości, który charakteryzuje się dobrą odpornością na hydrolizę oraz wysoką odpornością na naprężenia i ścieranie. Polimer wykazuje zgodność z glikolami i dodatkami, dzięki czemu nadaje się do stosowania w instalacjach centralnego ogrzewania. Konstrukcja TF1 Total Filter zapewnia minimalne straty ciśnienia przy jednoczesnym utrzymywaniu wysokiej skuteczności zbierania zanieczyszczeń. Unikalne działanie hydrocyklonu, zespołu magnesów i strefy małego przepływu zostało zaprojektowane tak, aby umożliwić filtrowi wychwytywanie szeregu zanieczyszczeń z instalacji, bez negatywnych skutków dla reszty układu grzewczego. TF1 Total Filter wykorzystuje szereg wysokiej jakości komponentów, które zapewniają optymalną skuteczność filtra. Wszystkie zawory odcinające są zaprojektowane tak, aby umożliwić użytkownikom łatwą obsługę ręczną, zapewniając jednocześnie bezpieczne połączenie z instalacją i solidne złącze serwisowe. Magnes jest produkowany z wykorzystaniem najwyższej jakości neodymu, który zapewnia wysoką skuteczność wychwytywania, a także solidny sposób filtracji, poprzez ciągły i niezmienny poziom zbierania zanieczyszczeń.

Aplikacja, dopasowanie i dozowanie

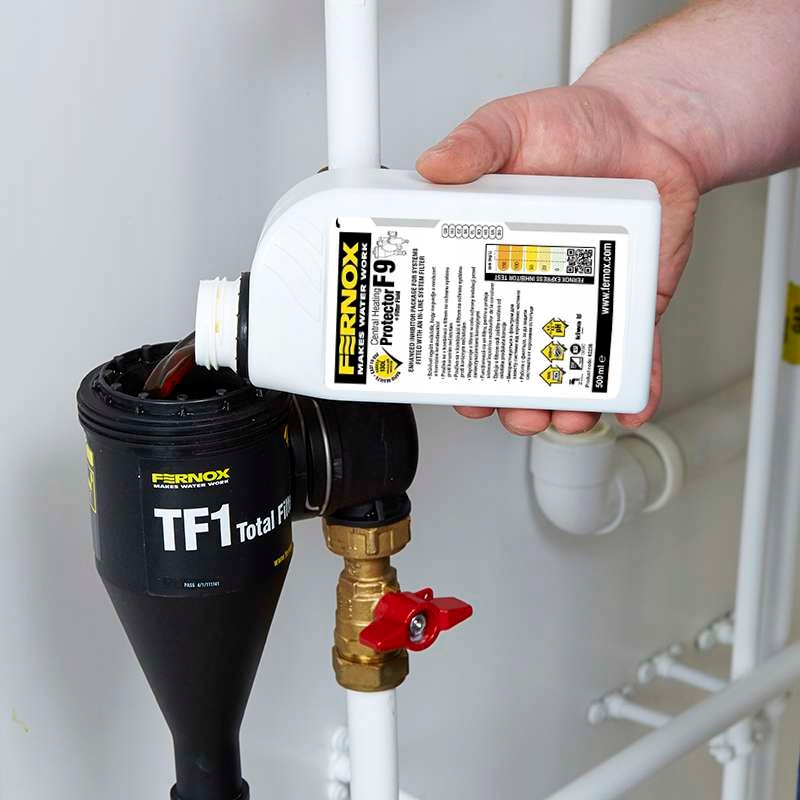

TF1 Total Filter można zamontować bezpośrednio na przewodzie rurowym wykorzystując dołączoną armaturę zaworową. Dzięki unikalnej konstrukcji układu wlotowo-wylotowego, TF1 Total Filter można zamontować w dowolnym położeniu spośród 24 różnych orientacji. Fernox TF1 Total Filter (chroniony w Wielkiej Brytanii patentem nr 2448232) to rewolucyjny filtr przewodowy, który łączy działanie hydrocyklonu ze specjalnie zaprojektowanymi zespołami magnesów, aby wyłapywać zarówno magnetyczne, jak i niemagnetyczne zanieczyszczenia z wody obiegowej i bezpiecznie utrzymywać je w filtrze do czasu aż zostaną usunięte. TF1 Total Filter można montować na przewodach pionowych lub poziomych, zgodnie z kierunkiem przepływu wskazanym przez strzałkę na kolektorze. W idealnym przypadku filtr powinien być zamontowany na powrocie do kotła, przy czym można go zainstalować z odchyleniem do 45 ° od pozycji pionowej, jeśli przestrzeń lub odległość do stropu jest ograniczona. Zalecane stężenie użytkowe preparatu Protector+ Filter Fluid F9 wynosi 0,385%. Pojedyncza dawka tego preparatu jest wystarczająca dla dość dużej nieruchomości z układem grzewczym o pojemności 130 litrów, z maks. 16 grzejnikami lub 250 m² ogrzewania podłogowego. W przypadku instalacji działających w układzie otwartym, preparat należy podawać do naczynia wzbiorczego. W przypadku instalacji zamkniętych, preparat należy podawać przez dogodny punkt dozowania (np. grzejnik drabinkowy lub filtr przewodowy). Można też ewentualnie użyć odpowiedniego naczynia dozującego w celu wstrzyknięcia preparatu do instalacji. W podgrzewaczach pośrednich z pojedynczym zasilaniem w wodę, np. „Primatic” lub podobnych, należy stosować środki chemiczne do wody pitnej. Przed zastosowaniem preparatu Fernox Protector+ Filter Fluid F9 w instalacjach, które nie były wcześniej konserwowane lub są zaszlamione, zalecamy ich dokładne oczyszczenie i przepłukanie przy użyciu środka Fernox Cleaner F3/F8, zgodnie z BS 7593:2019 i listą kontrolną Benchmark, ponieważ istniejące zanieczyszczenia mogą uszkodzić instalację. Fernox Protector + Filter Fluid należy stosować z filtrami typoszeregu Fernox TF1 Filter lub innymi filtrami przewodowymi. Nie zaleca się stosowania w instalacjach o zaniżonym przekroju przewodów (ang.: microbore). Fernox Protector + Filter Fluid to ulepszony inhibitor korozji, łączący w sobie przeciwdziałanie korozji z właściwościami dyspergującymi. Został on specjalnie opracowany, aby zapobiegać osadzaniu się i narastaniu osadów korozyjnych i zanieczyszczeń w instalacjach centralnego ogrzewania, ułatwiając przenoszenie zanieczyszczeń bezpośrednio do filtra przewodowego (np. typu Fernox TF1 Filter) w celu ich szybkiego wychwycenia i zatrzymania. Takie działanie umożliwia bardziej efektywną pracę instalacji poprzez zminimalizowanie osiadania zanieczyszczeń w miejscach o niewielkim przepływie, takich jak grzejniki, zjawiska tworzącego zimne punkty i wzmagającego dalszą korozję pod warstwą osadu. Protector+ Filter Fluid F9 zapewnia długotrwałą ochronę domowych instalacji grzewczych przed wewnętrzną korozją i odkładaniem się kamienia. Jest odpowiedni do wszystkich typów kotłów, grzejników i przewodów rurowych. Protector+ Filter Fluid F9 nadaje się do wszystkich metali i materiałów powszechnie wykorzystywanych w instalacjach centralnego ogrzewania. Jest odpowiedni dla każdego rodzaju wody, w tym wody zmiękczonej i dejonizowanej. Protector+ Filter Fluid F9 został spreparowany tak, aby miał najlepsze w swojej klasie właściwości stabilizowania pH, dzięki czemu pH wody w instalacji wynosi między 6,5 a 8,5 zapewniając optymalną ochronę instalacji zawierających kombinacje różnych metali. Aby spełnić warunki normy BS 7593:2019, zawartość preparatu Protector+ Filter Fluid F9 należy sprawdzać corocznie. Stężenie preparatu można łatwo zmierzyć na miejscu przy użyciu zestawu Fernox Protector Test Kit, można też skorzystać z serwisu wysyłkowego Fernox Water Quality Test. Norma BS 7593:2019 stanowi ponadto, że po 5 latach należy albo uzupełnić zawartość preparatu w instalacji albo przeprowadzić badanie laboratoryjne, takie jak Fernox Water Quality Test.

Pakowanie, przechowywanie i bezpieczeństwo

Osoby z wszczepionymi implantami kardiologicznymi powinny zawsze zachowywać szczególną ostrożność podczas obsługi filtra magnetycznego, podobnie jak w przypadku wszystkich wyrobów magnetycznych. Fernox Protector+ Filter Fluid F9 jest dostępny w butelkach o pojemności 500 ml. Fernox Protector+ Filter Fluid F9 jest sklasyfikowany jako nieszkodliwy dla zdrowia ludzi, ale, tak jak w przypadku wszystkich chemikaliów, należy go przechowywać w miejscu niedostępnym dla dzieci. W przypadku kontaktu z oczami lub skórą natychmiast przemyć dużą ilością wody.

Wydajność

Kompatybilne płyny: Woda Roztwory glikolu zawierające inhibitor Środki chemiczne firmy Fernox / dodatki do cieczy obiegowych Maksymalne stężenie glikolu: 50% Maksymalne ciśnienie robocze: 50 l/min Maksymalna temperatura robocza: 100 ⁰C Sprawność wychwytywania: do 100% zanieczyszczeń w obiegu Zasada działania – zanieczyszczona woda wpływa do filtra przez kolektor, niosąc różne zanieczyszczenia powstałe w instalacji oraz zawieszone cząstki stałe. Te zanieczyszczenia, w tym zanieczyszczenia ferromagnetyczne, takie jak magnetyt, przemieszczają się przez kolektor do głównego korpusu filtra. Podczas filtrowania, TF1 Total Filter wykorzystuje zasadę hydrocyklonu. Hydrocyklon to urządzenie statyczne, które oddziałuje siłą odśrodkową na mieszaninę cieczy, przez co powoduje separację cząstek stałych. Działanie hydrocyklonu sprowadza się do tego, aby wprawić strumień napływającej cieczy w ruch obrotowy. Gdy woda wpływa do filtra, wiruje dookoła i opada w dół po ściankach zewnętrznych filtra, unosząc ze sobą cząstki stałe. Kształt filtra został zaprojektowany tak, aby u dołu powstała martwa strefa , w której osadzają się cięższe cząstki. Hydrocyklon wewnątrz TF1 Total Filter został zoptymalizowany w celu zapewnienia maksymalnej skuteczności wychwytywania zarówno materiału magnetycznego, jak i niemagnetycznego. Gdy strumień wody dotrze do dna filtra, woda przepływa z powrotem ku górze przez środkową część TF1 Total Filter, niosąc ze sobą cząstki wzdłuż płaszcza magnesu, gdzie następuje dalsza filtracja magnetyczna, zwiększając skuteczność zbierania zanieczyszczeń przez filtr. Wszelkie zabrudzenia zgromadzone w filtrze można następnie usunąć, wyjmując magnes z obudowy i otwierając zawór spustowy. Ta procedura jest pokazana w instrukcji czyszczenia filtra i nie wymaga wyłączania układu ani demontażu filtra.

Specyfikacje

Obudowa filtra – polimer techniczny wzmocniony włóknem szklanym Kolektor – polimer techniczny wzmocniony włóknem szklanym Zawór spustowy – mosiądz niklowany Zawory odcinające – mosiądz niklowany Pierścień zabezpieczający – stal nierdzewna Uszczelki i podkładki – EPDMFernox Protector + Filter Fluid stanowi mieszankę inhibitorów powstawania korozji i kamienia kotłowego zawierającą również dyspergatory. Postać fizyczna: ciecz Zapach: aromatyczny Kolor: jasno żółty pH (konc.): 8,3 pH (użytkowy): 7,8-8,5 c.w.: 1,135 przy 20°C
