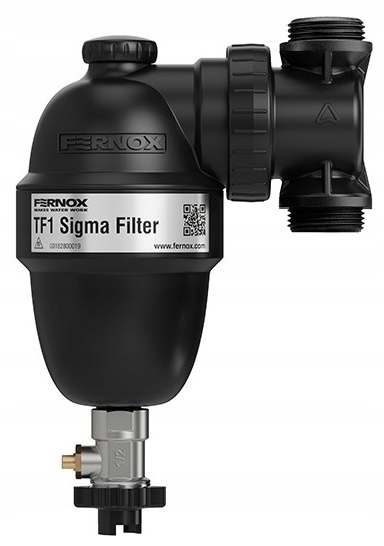

Fernox TF1 Sigma

Kod Produktu: 62572 – bez zaworów (GZ 1")

Wysokowydajny filtr magnetyczny do instalacji centralnego ogrzewania

Gwarancja: 10 lat

Opis:

Bardzo skuteczny, precyzyjnie zaprojektowany przepływowy filtr instalacyjny TF1 Sigma Filter ma nierozbieralną obudowę bez pokrywy, co zapewnia większą niezawodność i wytrzymałość. Idealny do użytku w ograniczonych przestrzeniach ze względu na możliwość montażu w wielu położeniach, pod kątem do 45⁰.

Ten prosty w montażu filtr z kompozytowego tworzywa sztucznego pasuje do pionowych i poziomych przewodów rurowych i działa na zasadzie Hydronicznej Separacji Cząstek (HPS) kierując zanieczyszczenia do wbudowanego zespołu mocnych magnesów i umożliwiając ich usunięcie w bezpieczny sposób.

Cechy:

• Nie blokuje ani nie ogranicza przepływu
• Łatwy w montażu, pasuje do przewodów poziomych i pionowych

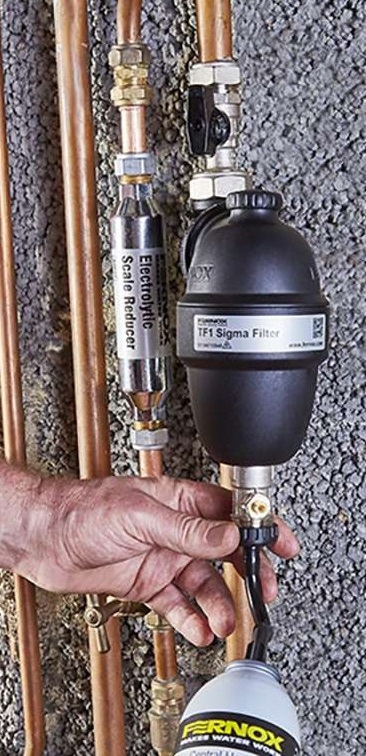

• Umożliwia wygodne, bezproblemowe i szybkie dozowanie chemii przez zawór spustowy – oszczędność czasu pracy w miejscu zabudowy instalacji podczas jej konserwacji
• Trwała i solidna konstrukcja wykonana z wysokiej jakości polimeru technicznego wzmocnionego włóknem szklanym, z mosiężnym lub plastikowym kolektorem.
• Wyjątkowe działanie, dzięki technologii HPS wychwytuje szereg zanieczyszczeń magnetycznych i niemagnetycznych
• Sprawdzana ciśnieniowo, innowacyjna, nierozbieralna konstrukcja wyrobu zapewnia maksymalną niezawodność oraz umożliwia szybkie i łatwe czyszczenie przez zawór spustowy

Dodatkowe informacje

TF1 Sigma Filter jest zbudowany z polimeru technicznego o wysokiej wytrzymałości, w gatunku odpowiednim do zastosowań w układach ogrzewania i chłodzenia. Polimer wzmocniony włóknem szklanym charakteryzuje się dobrą odpornością na hydrolizę, a także dużą odpornością na naprężenia i ścieranie. Polimer jest kompatybilny z glikolami i dodatkami stosowanymi w instalacjach centralnego ogrzewania.

Konstrukcja TF1 Sigma Filter zapewnia minimalne straty ciśnienia przy utrzymaniu wysokiej skuteczności zbierania zanieczyszczeń. Wewnętrzny HPS (hydrauliczny separator cząstek), zespół magnesów i strefa małego przepływu zostały zaprojektowane tak, aby umożliwić filtrowi wychwytywanie szeregu zanieczyszczeń z instalacji, nie wywołując przy tym negatywnych skutków dla reszty układu grzewczego.

TF1 Sigma Filter wykorzystuje szereg wysokiej jakości komponentów, które zapewniają optymalną skuteczność filtra. Metalowy kolektor z gniazdem nasuwanym na rurę zapewnia solidne połączenie z instalacją grzewczą. Magnes jest produkowany z wykorzystaniem najwyższej jakości neodymu, który zapewnia wysoką skuteczność wychwytywania, a także solidny sposób filtracji, poprzez ciągły i niezmienny poziom zbierania zanieczyszczeń.

Zastosowanie, dopasowanie i dozowanie

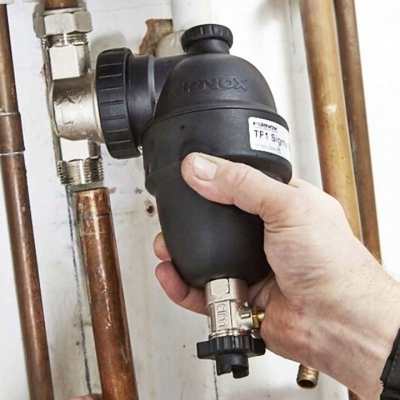

TF1 Sigma Filter można montować na przewodach pionowych lub poziomych, przy czym należy zachować zgodność kierunku przepływu ze strzałką na kolektorze. W idealnym przypadku TF1 Sigma Filter powinien być zamontowany na powrocie do kotła, przy czym można go zainstalować z odchyleniem do 45 ° od pozycji pionowej, jeśli przestrzeń lub odległość do stropu jest ograniczona.

TF1 Sigma Filter ma za zadanie chronić kocioł przed szkodliwym działaniem krążących zanieczyszczeń korozyjnych, które gromadzą się w instalacji w wyniku reakcji chemicznych, zachodzących kiedy woda wchodzi w kontakt z różnymi metalami stosowanymi w instalacjach ogrzewania i chłodzenia. Zabezpieczenie instalacji wysokiej jakości inhibitorem z gamy Fernox Protector zapobiegnie tworzeniu się szlamu i kamienia kotłowego na długi czas, zgodnie z uregulowaniami i najlepszymi praktykami.

Dane techniczne/specyfikacja produktu

Kompatybilne płyny: Woda

Roztwory glikolu zawierające inhibitor

Środki chemiczne firmy Fernox / dodatki do cieczy obiegowych

Maksymalne stężenie glikolu: 50%

Maksymalne ciśnienie robocze – 5 barów

Maksymalne tempo przepływu – 50 l/min

Maksymalna temperatura robocza: 100⁰C

Sprawność wychwytywania: do 100% zanieczyszczeń w obiegu

Zasada działania

Zanieczyszczona woda wpływa do filtra przez kolektor, niosąc różne zanieczyszczenia powstałe w instalacji oraz zawieszone cząstki stałe. Te zanieczyszczenia, w tym zanieczyszczenia ferromagnetyczne, takie jak magnetyt, przemieszczają się przez kolektor do głównego korpusu filtra.

Dzięki specjalnie zaprojektowanej charakterystyce przepływu wytwarzanej w filtrze przez Hydroniczny Separator Cząsteczek (HPS) wymuszany jest ruch wody w dół w kierunku dna filtra. Działanie HPS pomaga rozbijać wszelkie cząstki brudu występujące w wodzie w postaci zawiesiny, a także kierować te cząstki w kierunku specjalnie zaprojektowanej strefy niskiego przepływu u podstawy filtra.

Dynamiczny przepływ wody w filtrze pozwala również wychwytywać zanieczyszczenia ferromagnetyczne przez zespół mocnych magnesów.

Aby opuścić filtr, woda musi przepływać wzdłuż płaszcza magnesu i wokół HPS, po czym wypływa z kolektora. W ten sposób wydostawanie się zanieczyszczeń wody obiegowej z filtra jest utrudnione, jako że są one albo uwięzione w strefie niskiego przepływu, albo wyłapywane przez silny magnes, co oznacza, że z filtra wypływa czysta woda.

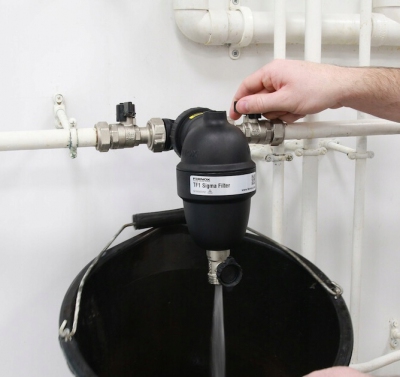

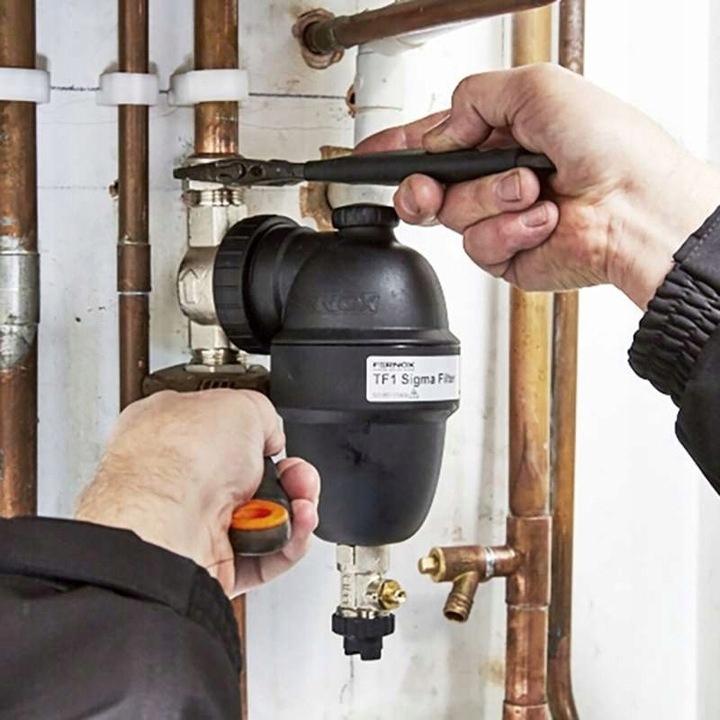

Wszelkie zabrudzenia zgromadzone w filtrze można następnie usunąć, wyjmując magnes z obudowy i otwierając zawór spustowy. Ta procedura jest pokazana w instrukcji czyszczenia filtra i nie wymaga wyłączania
