Zestaw regulacyjny ProClick: 3-drogowy obrotowy zawór mieszający ARV 387 Vario ProClick, DN50, Rp2", Kvs 17 - 50 + siłownik elektryczny ARM 343 ProClick

Art.-Nr

13 387 54

Zastosowanie

Zawór ARV Vario ProClick stosowany jest w instalacjach grzewczych i chłodzących.

Montowany najczęściej na zasilaniu instalacji jako zawór mieszający.

Miesza w odpowiednich proporcjach strumienie czynnika, by uzyskać odpowiednią temperaturę.

Opis

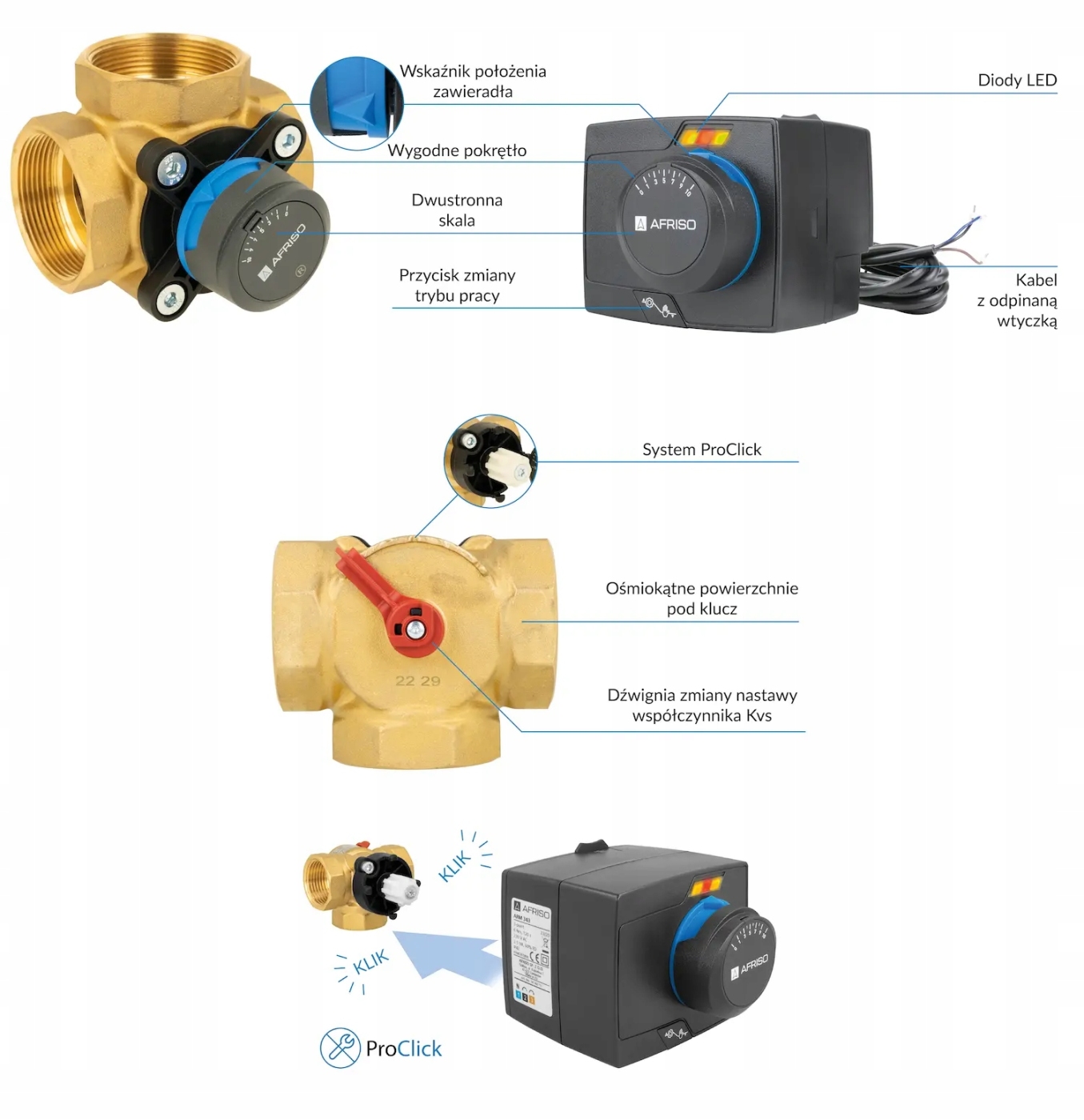

Wyposażony w siłownik elektryczny ARM ProClick, który połączony z odpowiednim regulatorem 3- punktowym zautomatyzuje pracę zaworu.

Korpus zaworu wykonany z mosiądzu, z gwintami wewnętrznymi.

Funkcja Vario umożliwia zmianę nastawy współczynnika Kvs w zakresie 17÷50 m3/h.

Zmiana nastawy Kvs przy pomocy odpowiedniej dźwigni.

Wygodne pokrętło z ogranicznikami kąta obrotu.

Zakres obrotu siłownika – 90 stopni.

Przyłącza zaworu w formie ośmiokąta ułatwiające montaż.

Diody siłownika ARM ProClick informują o aktualnym kierunku obrotu zawieradła zaworu.

Urządzenia wyposażone w system ProClick – pozwala na bezpośredni montaż siłownika na zaworze bez użycia dodatkowych narzędzi.

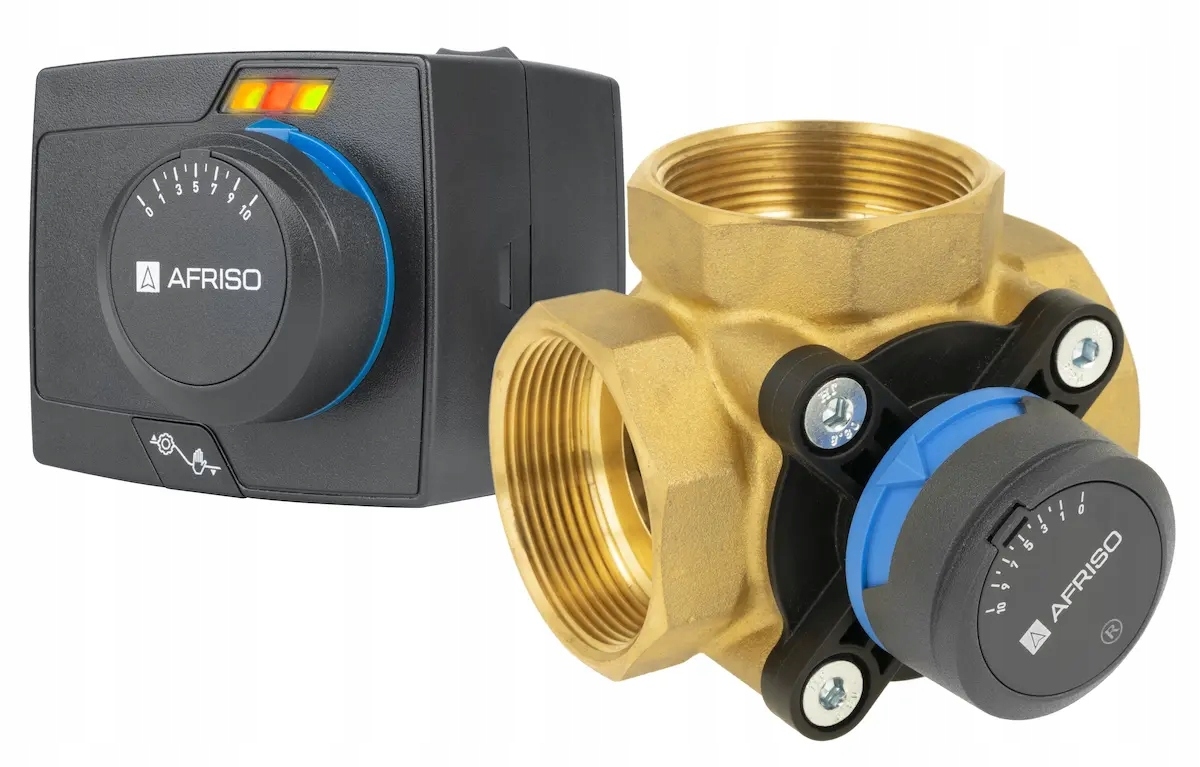

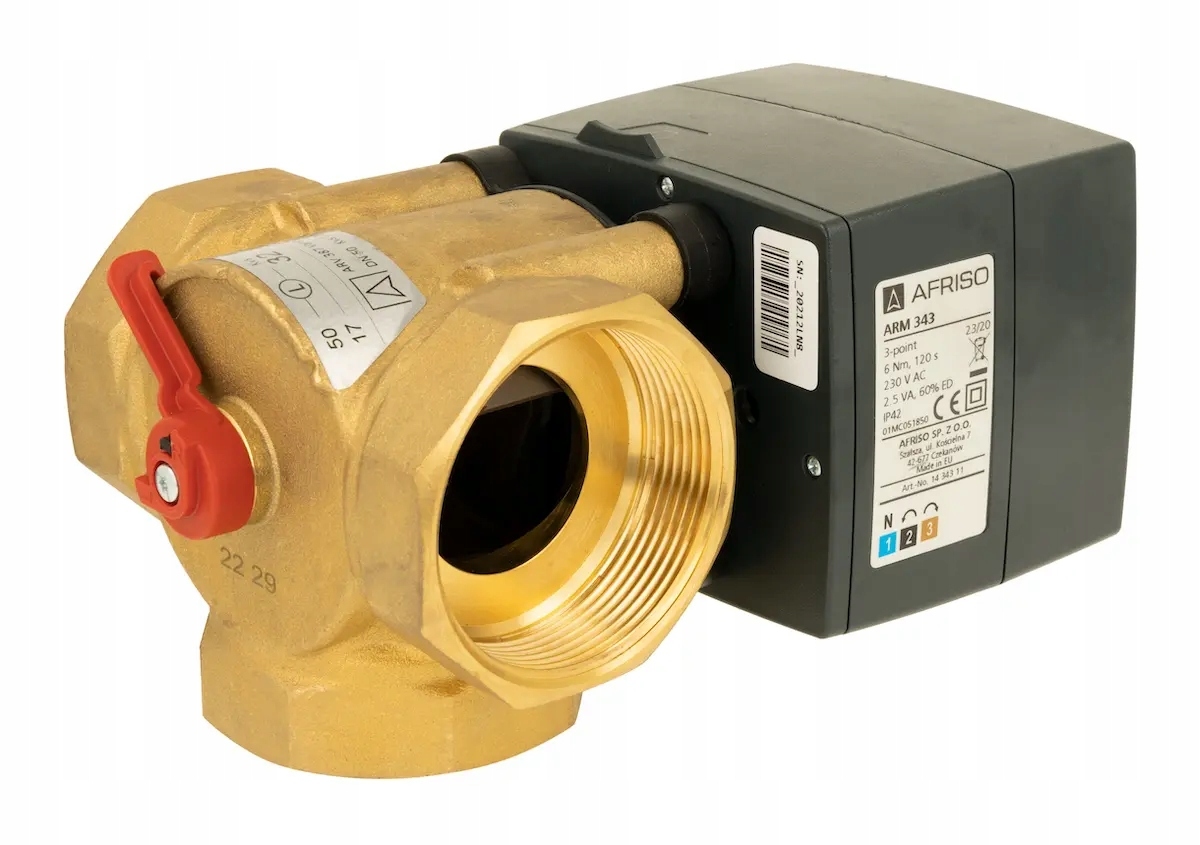

Elementy dostawy

Obrotowy zawór mieszający ARV 387 Vario ProClick.

Siłownik elektryczny ARM 343 ProClick.

Dane techniczne

• maksymalna temperatura medium

  95°C

• przyłącza

  Rp2"

• maksymalne ciśnienie

  10 bar

• napięcie zasilania

  230 V AC

• czas obrotu o 90°

  120 sekund

• moment obrotowy

  6 Nm

• rodzaj sterowania

  3-punktowe
