Rozszerzenie rozdzielacza ProCalida EF1 K o 2 obiegi

Art.-Nr 81252

Zastosowanie

Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.

Montowany bezpośrednio do rodzielacza ProCalida EF1 K.

Rozprowadza ciepło / chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.

Reguluje strumień medium w każdej z pętli.

Umozliwia rozbudowę układu o 2 obiegi.

Opis

Wykonany z poliamidu PA66.

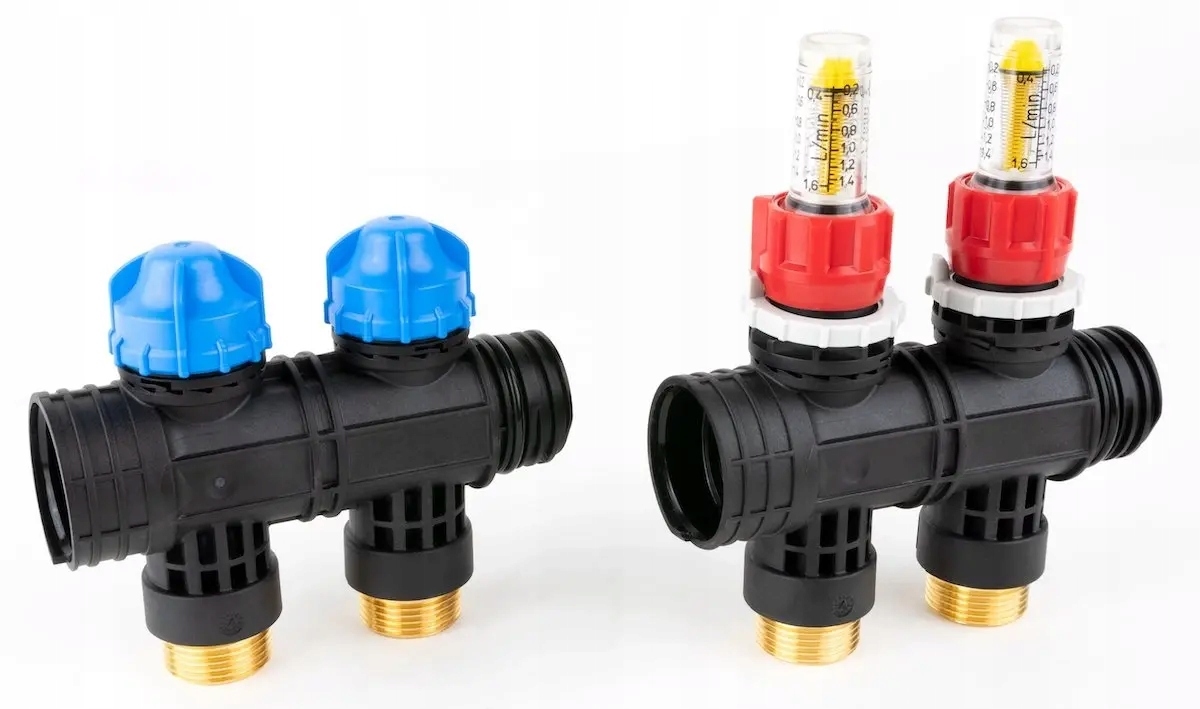

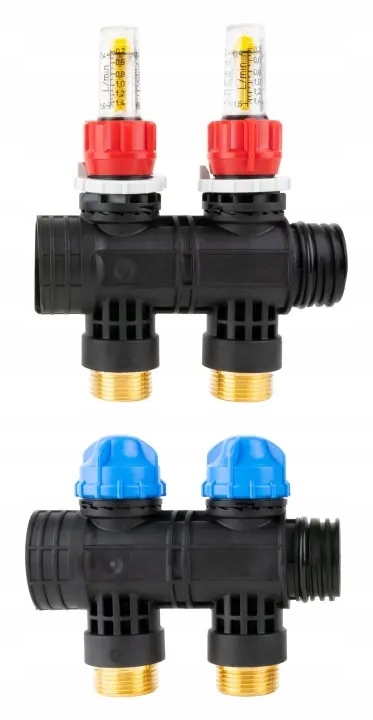

Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,2 - 1,6 l/min.

Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.

Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.

Dane techniczne

• zakres regulacji rotametrów

  0,2÷1,6 l/min

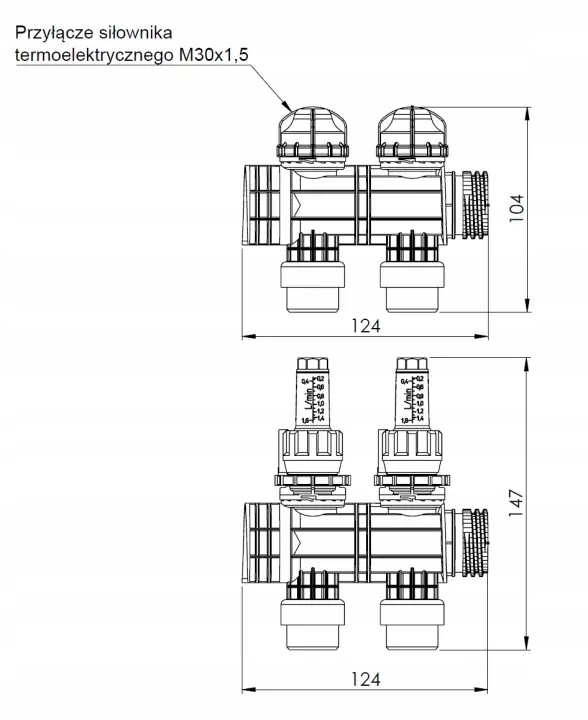

• przyłącza siłowników termoelektrycznych

  M30x1,5

• materiał

  poliamid, PA 66

• parametry pracy

  max 90 st. przy 3 bar, max 60 st. przy 6 bar
