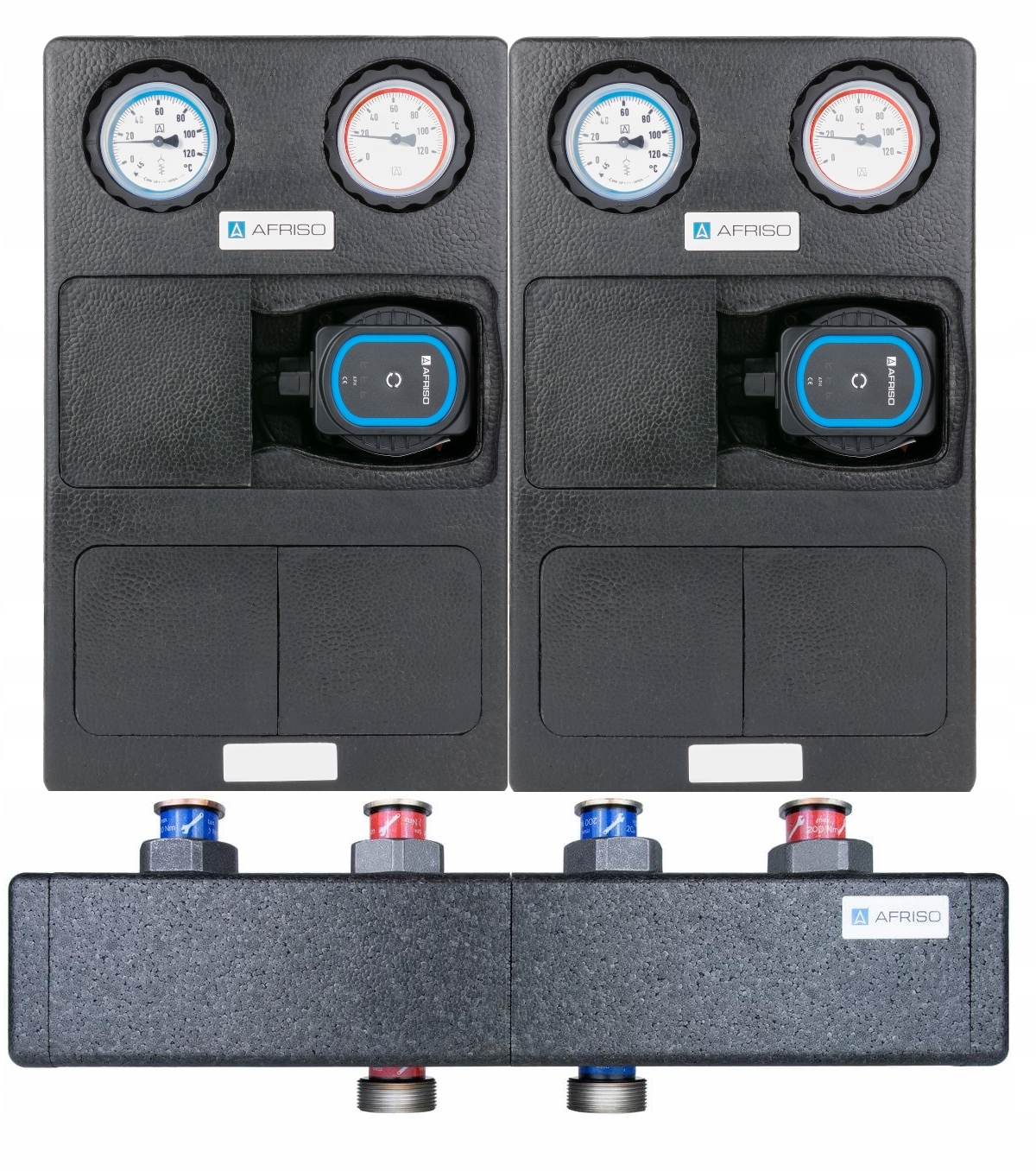

AFRISO ZESTAW PRIMOTHERM

W skład zestawu wchodzi

• Grupa pompowa PrimoTherm K 180-1 DN25, bezpośrednia, pompa AFRISO nr kat 7781820 - 2 szt
• Rozdzielacz KSV 125-2, do 70 kW, dla 2 obiegów  nr kat. 77310 - 1 szt

AFRISO

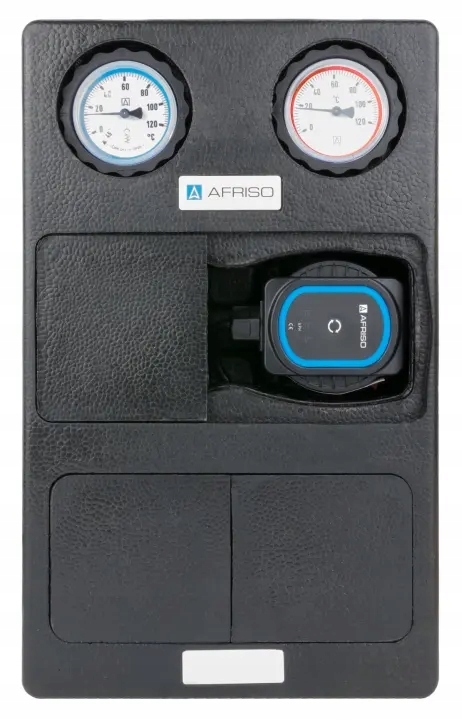

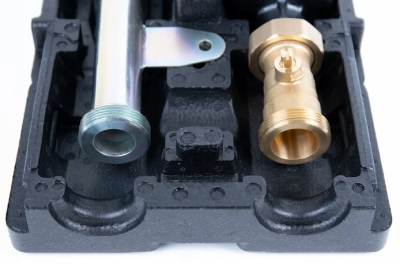

Grupa pompowa PrimoTherm K 180-1 DN25, pompa AFRISO APH

Art.-Nr: 7781820

Zastosowanie

Stosowana w instalacjach grzewczych i chłodzących.

Montowana na rozdzielaczu KSV, buforze ABT 50/ABT 160 lub jako niezależny element instalacji.

Przeznaczona do przetłaczania medium w instalacji.

Opis

Krótsza, bardziej kompaktowa wersja grup PrimoTherm.

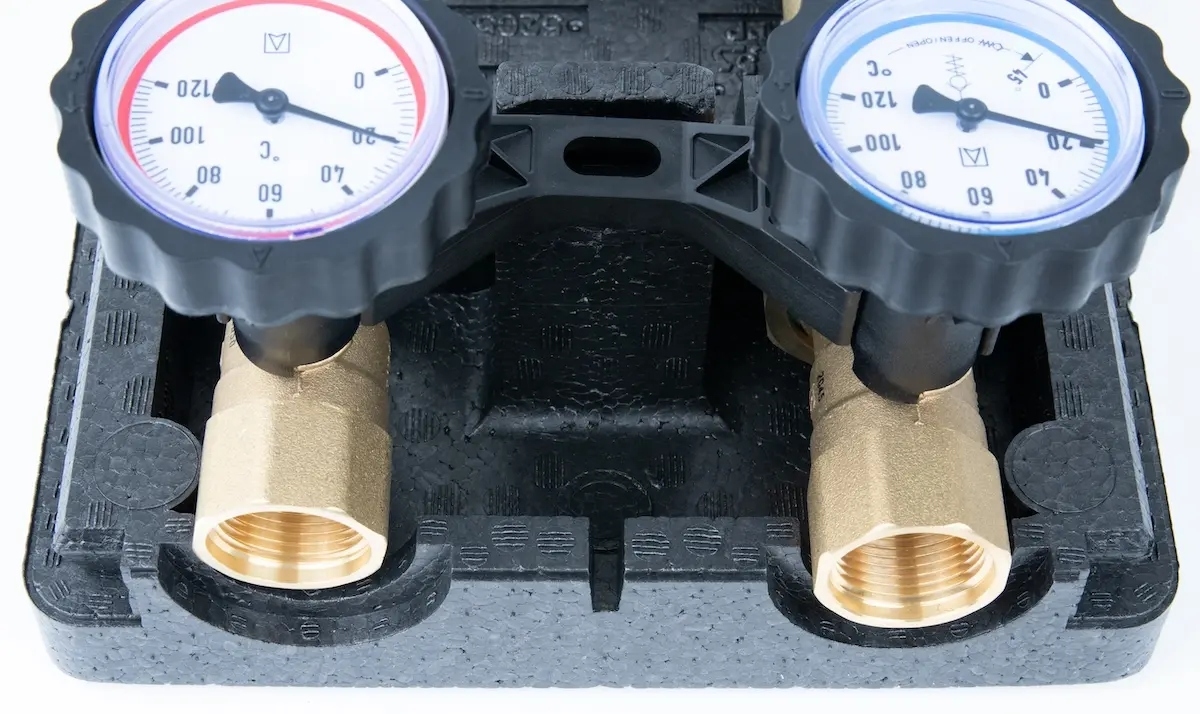

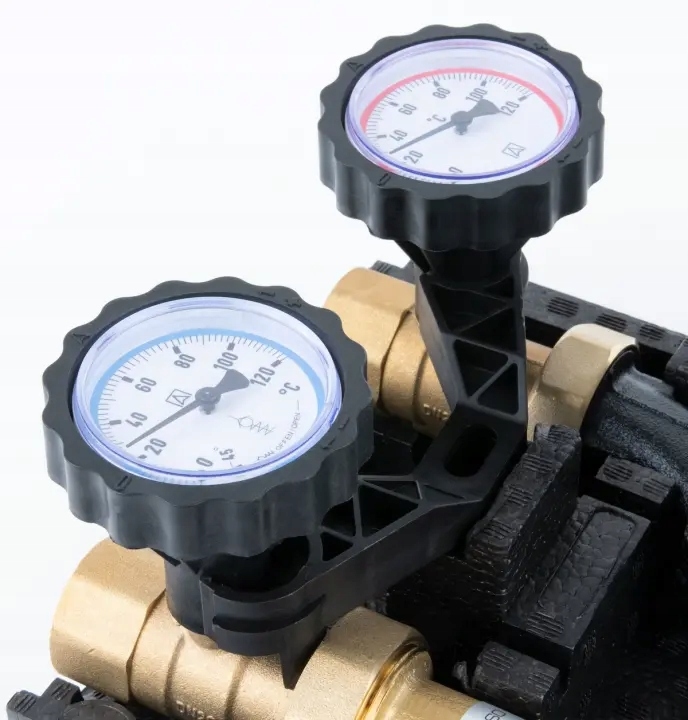

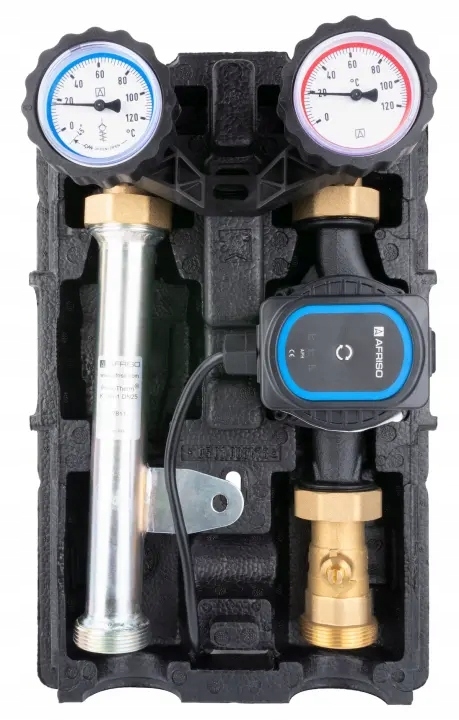

Wyposażona w niezbędne komponenty: termometry, zawór zwrotny, zawory odcinające na zasilaniu i powrocie, zawór odcinający przed pompą i izolację termiczną.

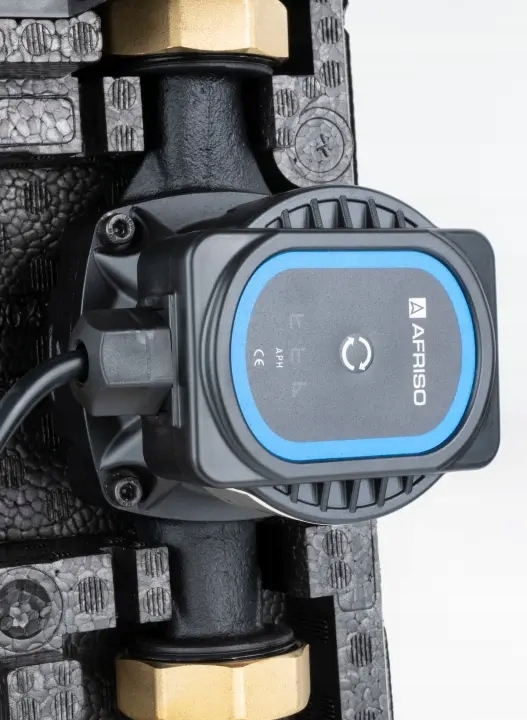

Zainstalowana pompa AFRISO APH 25-7/180.

Przewody zasilający i powrotny można w prosty sposób zamienić miejscami.

Elementy dostawy

Kołki montażowe.

Tuleje zaciskowe na czujniki temperatury.

Uszczelki do połączenia źródła ciepła.

Naklejki do oznaczenia obiegu.

Dane techniczne

• przyłącza od strony instalacji

  2x GW G1"

• przyłącza od strony rozdzielacza

  2x G1½"

• pompa obiegowa

  AFRISO APH 361 25-7/180 mm

• maksymalna temperatura medium

  90°C

• maksymalne ciśnienie

  10 bar

• rozstaw przyłączy do rozdzielacza

  125 mm

• Kvs grupy

  6,2 m³/h

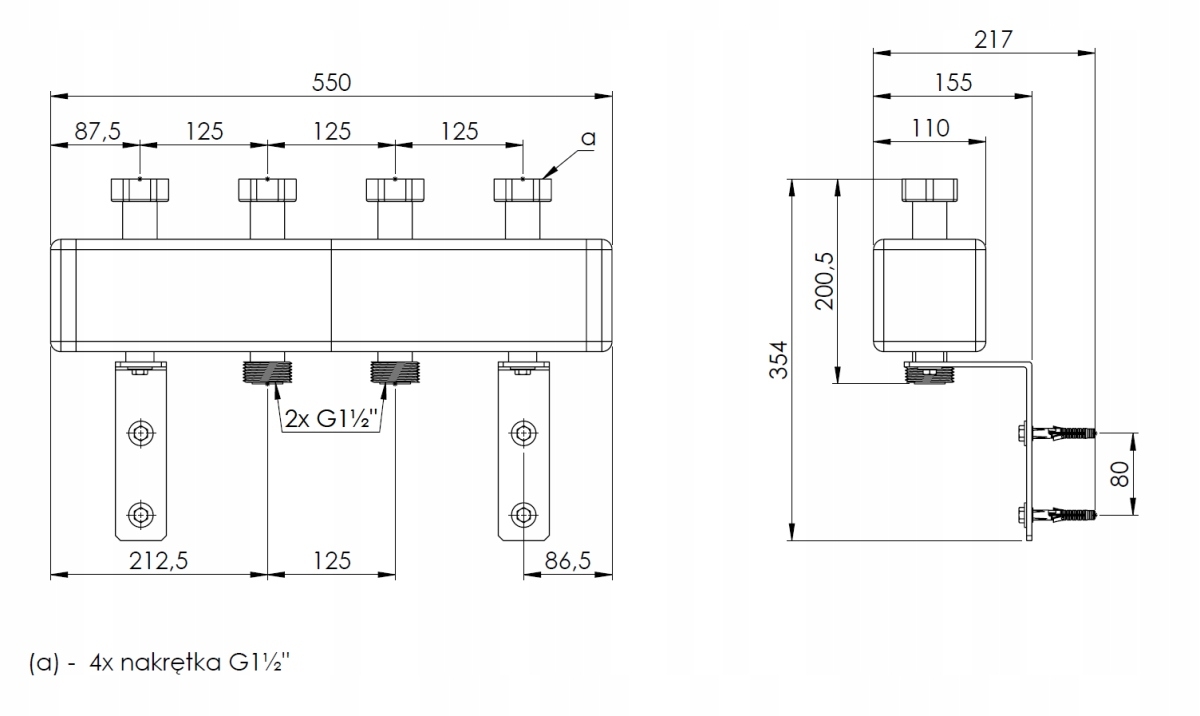

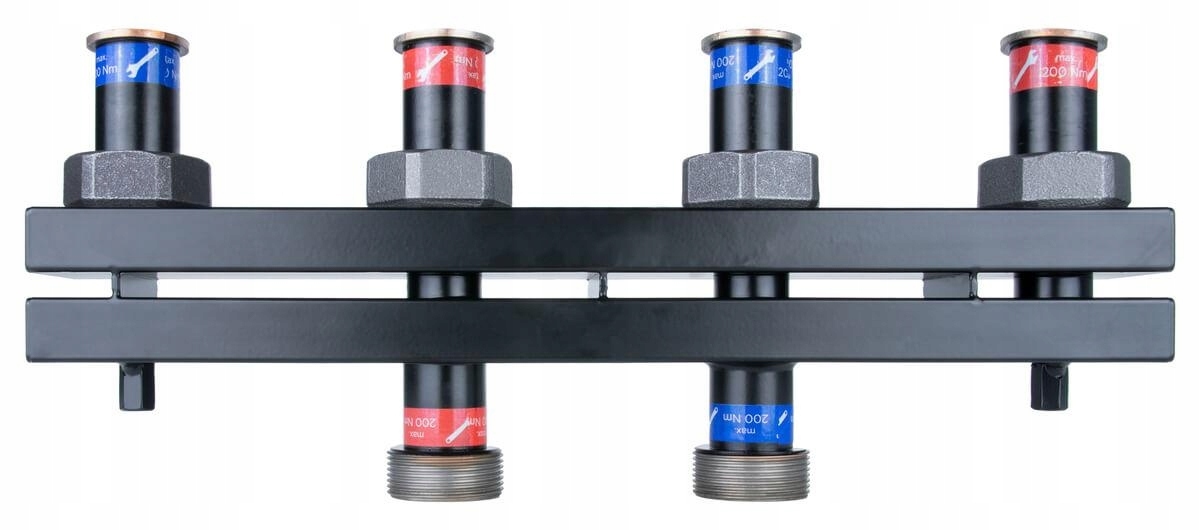

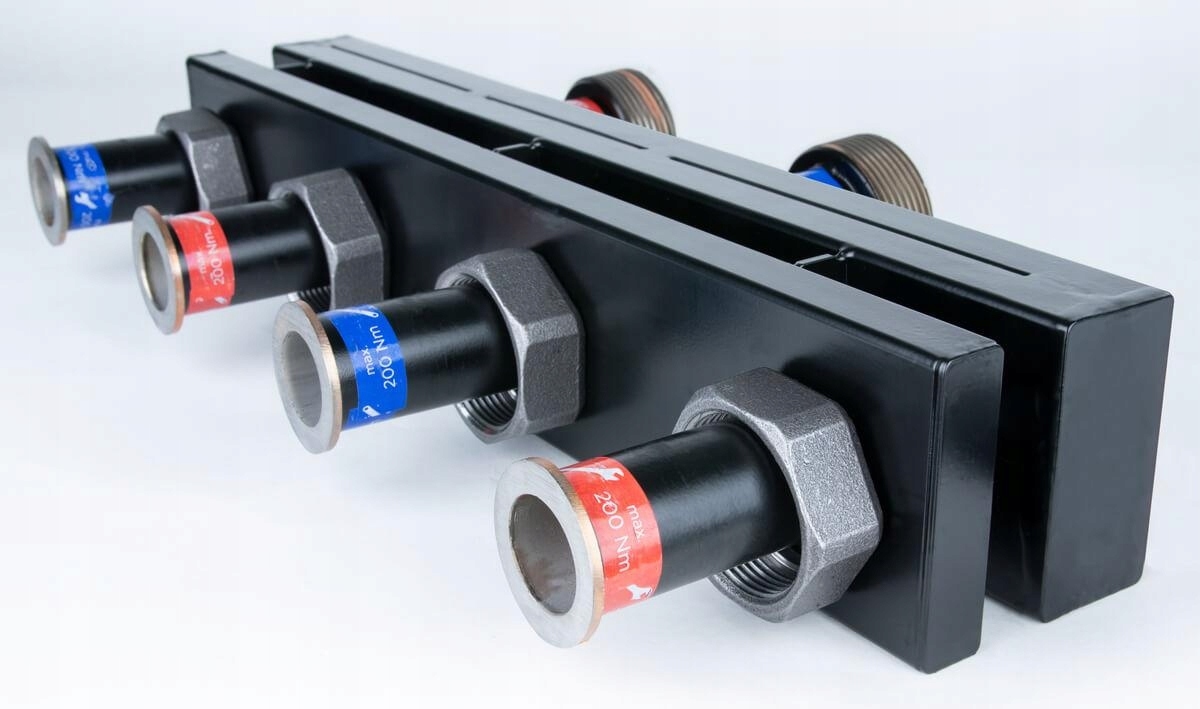

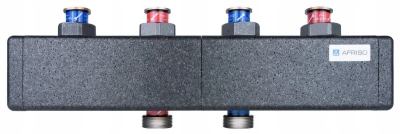

AFRISO Rozdzielacz KSV 125-2, do 70 kW, dla 2 obiegów

Art.-Nr 77 310

Zastosowanie

Stosowany w instalacjach grzewczych i chłodzących.

Montowany na ścianie pomiędzy źródłem ciepła lub chłodu a grupami pompowymi.

Przeznaczony do szybkiego i wygodnego podłączenia dwóch grup pompowych PrimoTherm do źródła ciepła.

Opis

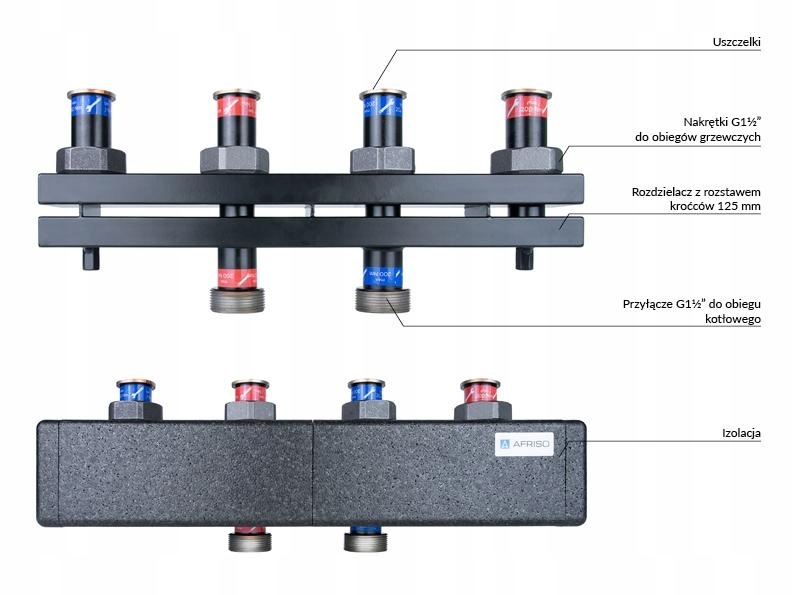

Dwie pary przyłączy zasilających i powrotnych obiegów pompowych.

Przyłącza od strony instalacji dostosowane do grup pompowych PrimoTherm.

Wyposażony w izolację termiczną.

Elementy dostawy

Uchwyty do montażu naściennego.

Kołki montażowe.

Uszczelki do połączenia obiegów grzewczych.

Dane techniczne

• Liczba obiegów

  2

• Sprzęgło hydrauliczne

  NIE

• Przyłącza od strony instalacji

  4x nakrętka G1½"

• Przyłącza od strony źródła

  2x G1½"

• Przepływ

  max 3,0 m³/h

• Moc

  max 70 kW

• Rozstaw przyłączy od strony instalacji

  125 mm

• Ciśnienie medium

  max 6 bar

• Temperatura medium

  max 110°C

• Medium

  woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
