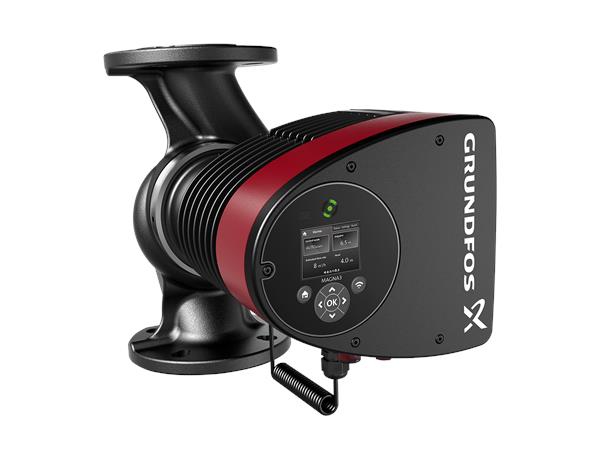

MAGNA3 50-180 F

Nr 97924286

Nadaje się do

• Klimatyzacja w zastosowaniach komercyjnych
• Ogrzewanie w budynkach komercyjnych
• Cyrkulacja ciepłej wody w domach jednorodzinnych

• Ogrzewanie w domach jednorodzinnych
• Sieci chłodnicze
• Sieci ciepłownicze
• Ogrzewanie przemysłowe

Najlepszy wybór, gdy kluczowe jest sterowanie i monitorowanie systemu. MAGNA3 obsługuje magistralę fieldbus za pomocą opcjonalnych modułów CIM i posiada wyświetlacz TFT do intuicyjnej konfiguracji inteligentnych funkcji.

MAGNA3 50-180 F

Pompa obiegowa Grundfos MAGNA3 to idealny wybór dla niemal każdego projektu budowlanego – starego lub nowego. Dzięki niezrównanej efektywności energetycznej, wszechstronnemu zasięgowi i wbudowanym funkcjom komunikacyjnym, MAGNA3 jest idealnym rozwiązaniem dla inżynierów i projektantów, którzy chcą stworzyć wysokowydajne systemy ogrzewania i chłodzenia. Pompa jest bezobsługowa dzięki konstrukcji z wirnikiem puszki. Oznacza to również, że pompa i silnik tworzą integralną jednostkę bez uszczelnienia wału i tylko z dwiema uszczelkami do uszczelnienia. Łożyska są smarowane pompowaną cieczą. MAGNA3 posiada intuicyjny wyświetlacz i umożliwia bezprzewodowe połączenie z aplikacją Grundfos GO Remote, dając dostęp do zaawansowanych raportów i monitorowania. MAGNA3 model E posiada Bluetooth, który umożliwia bezpośrednie połączenie z aplikacją Grundfos Go na smartfonie bez konieczności używania klucza sprzętowego. Pompa zawiera komunikację Fieldbus za pośrednictwem modułów CIM, a także wejścia analogowe i cyfrowe oraz konfigurowalne przekaźniki. Funkcje sterowania obejmują AUTOADAPT i FLOWADAPT. FLOWADAPT, który zmniejsza potrzebę stosowania zaworów dławiących, obniżając w ten sposób koszty komponentów systemu. MAGNA3 to doskonały wybór do szerokiego zakresu zastosowań związanych z ogrzewaniem i chłodzeniem, w tym:

• Pętle miksujące
• Powierzchnie grzewcze
• Powierzchnie klimatyzacyjne
• Systemy gruntowych pomp ciepła
• Mniejsze zastosowania agregatów chłodniczych.

MAGNA3 to pompa jednofazowa, charakteryzująca się tym, że sterownik i wyświetlacz kontrolny są zintegrowane w skrzynce sterowniczej. Pompa posiada również wbudowany czujnik różnicy ciśnień i temperatury. Obudowa pompy jest dostępna zarówno w wersji żeliwnej, jak i ze stali nierdzewnej. Kompozytowa puszka wirnika jest wzmocniona włóknem węglowym, płyta łożyskowa i okładzina wirnika są wykonane ze stali nierdzewnej, a obudowa stojana jest wykonana z aluminium. Elektronika mocy jest chłodzona powietrzem. MAGNA3 zawiera 4-biegunowy silnik synchroniczny z magnesami trwałymi (silnik PM). Ten typ silnika charakteryzuje się wyższą sprawnością niż konwencjonalny asynchroniczny silnik klatkowy. Prędkość pompy jest kontrolowana przez zintegrowaną przetwornicę częstotliwości.

• Nazwa wyrobu: MAGNA3 50-180 F
• Nr katalogowy: 97924286
• Numer EAN: 5710626493616

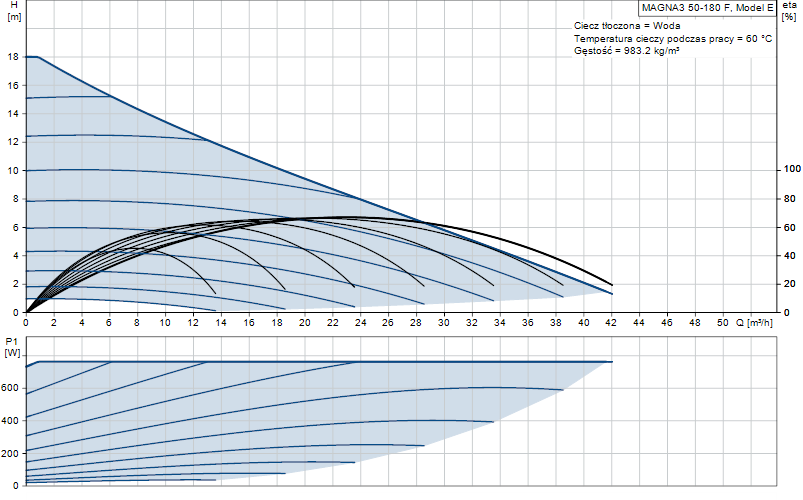

Techniczne

• Przepływ znamionowy: 21,88 m³/godz
• Wysokość podnoszenia: 8,733 m
• H maks: 180 dm
• Klasa TF: 110
• Zatwierdzenia: CE, VDE, EAC, MAROKO, UKCA, TSERCM, UkrSEPRO
• Model: ORAZ

Materiały

• Korpus pompy: Żeliwo szare
• EN-GJL-250
• ASTM A48-250B
• Wirnik: PES 30% GF

Instalacja

• Zakres temperatury otoczenia: 0 .. 40 °C
• Maksymalne ciśnienie pracy: 10 barów
• Kołnierz standardowy: Z
• Przyłącze rurowe: DN 50
• Ciśnienie: PN 6/10

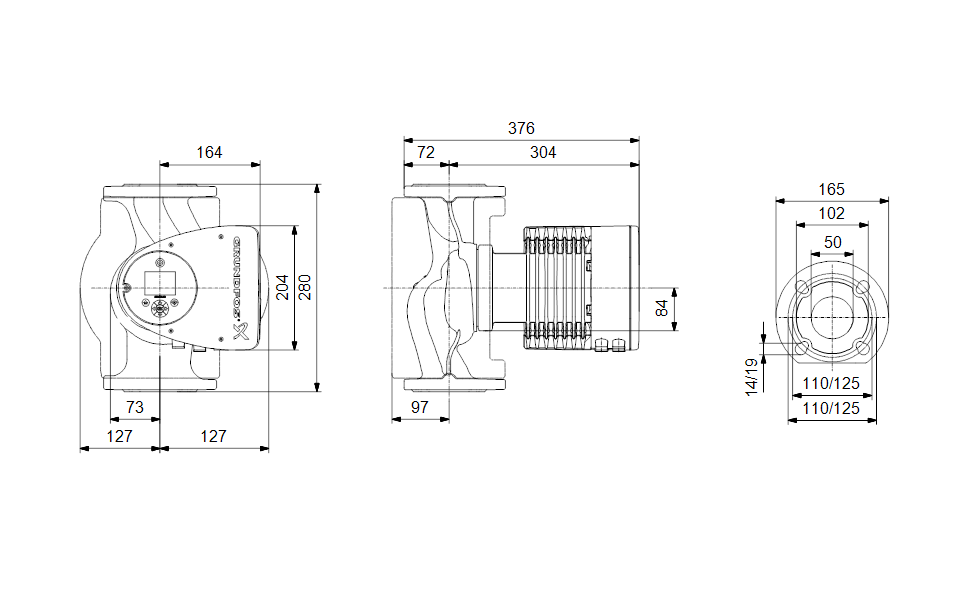

• Długość montażowa: 280 mm

Ciecz

• Czynnik tloczony: Woda
• Zakres temperatury cieczy: -10 .. 110 °C
• Temperatura cieczy podczas pracy: 60°C
• Gęstość: 983,2 kg/m³

Dane elektryczne

• Moc wejściowa-P1: 23 .. 764 W
• Częstotliwość podstawowa: 50 / 60 Hz
• Napięcie znamionowe: 1 x 230 V
• Max. zużycie prądu: 0,24 .. 3,45 A
• Rodzaj ochrony (IEC 34-5): X4D
• Klasa izolacji (IEC 85): F

Inne

• Energia (EEI): 0.18
• Masa netto: 18,9 kg
• Czas: 20,8 kg
• Koszt wysyłki: 0,046 m³
• duński nr VVS: 380953518
• Szwedzki nr RSK: 5732498
• Fiński numer LVI: 4615157
• Norweski NRF nr.: 9042677
• Kraj pochodzenia: Z
• Numer taryfy celnej nr.: 84137030
• Atesty środowiskowe: CN ROHS, WEEE
