ALPHA1 L 15-60 130

Nr 99160574

Nadaje się do

• Ogrzewanie w budynkach komercyjnych
• Ogrzewanie w domach jednorodzinnych
• Ogrzewanie przemysłowe

ALPHA1 L to wysokowydajna pompa obiegowa przeznaczona do instalacji grzewczych. Pompa może być stosowana jako samodzielna jednostka lub może być zintegrowana z istniejącą instalacją jako zamiennik lub nowa instalacja grzewcza.

Nazwa wyrobu

ALPHA1 L 15-60 130

Nr katalogowy

99160574

Numer EAN

5712607862589

Cena

EUR 350

Techniczne

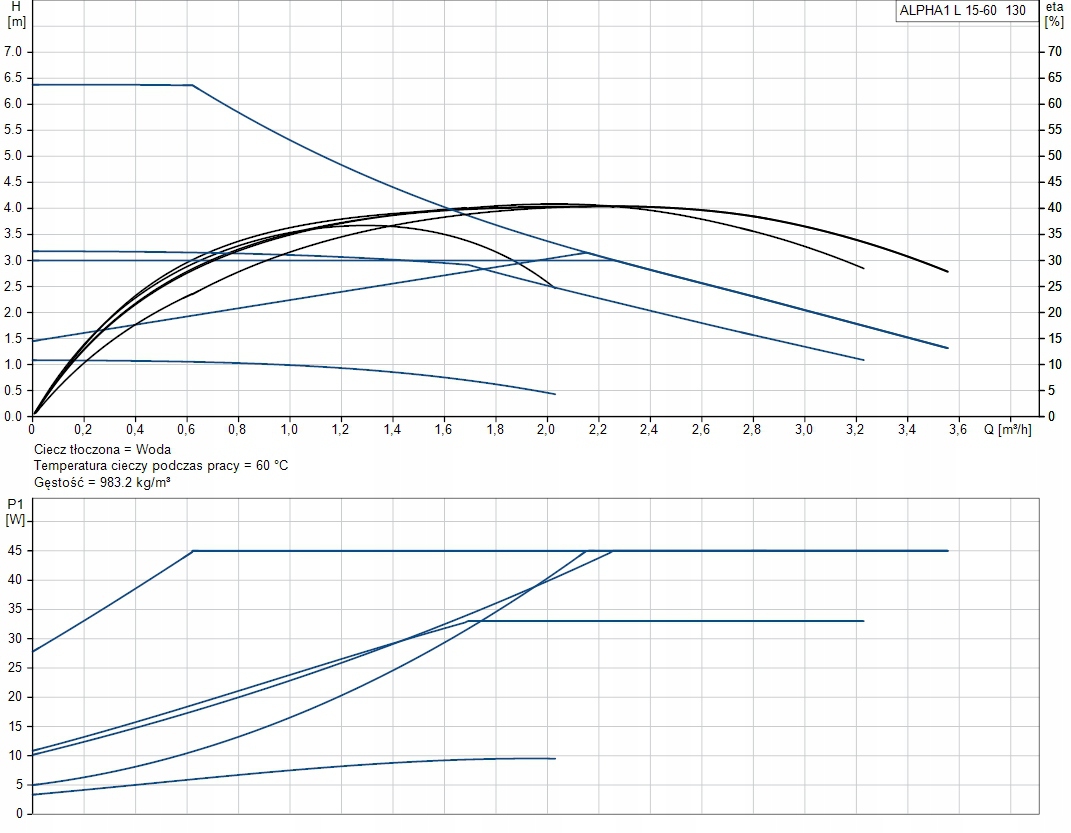

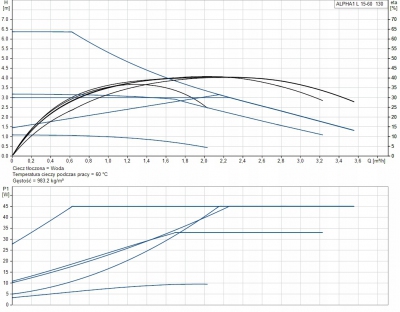

Przepływ znamionowy

1.94 m³/h

Wysokość podnoszenia

2.01 m

Maks. wysokość podnoszenia

60 dm

Klasa TF

95

Zatwierdzenia

VDE,CE,EAC,SEPRO

Model

C

Materiały

Korpus pompy

Żeliwo szare

Obudowa pompy

EN 1561 EN-GJL-150

Korpus pompy

ASTM A48-150B

Wirnik

Composite

Wirnik nominalny

PES+30% GF

Instalacja

Zakres temperatury otoczenia

0 .. 55 °C

Maksymalne ciśnienie pracy

10 bar

Rodzaj przyłącza

G

Rozmiar połączenia

1 inch

Ciśnienie znamionowe do podłączenia

PN 10

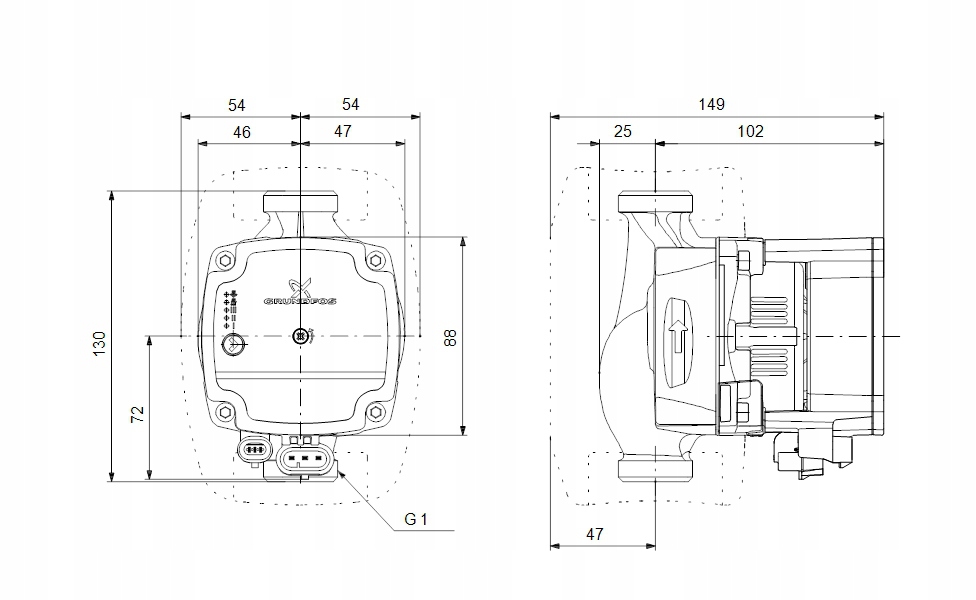

Długość montażowa

130 mm

Ciecz

Czynnik tloczony

Woda

Zakres temperatury cieczy

2 .. 95 °C

Temperatura cieczy podczas pracy

60 °C

Gęstość

983.2 kg/m³

Dane elektryczne

Min. moc wejściowa P1

4 W

Pobór mocy P1

45 W

Częstotliwość podstawowa

50 / 60 Hz

Napięcie znamionowe

1 x 230 V

Max. zużycie prądu

0.05 .. 0.42 A

Rodzaj ochrony (IEC 34-5)

X4D

Klasa izolacji (IEC 85)

F

Wbudowana ochrona silnika

żaden

Zabezpieczenie termiczne

ELEC

Inne

Energia (EEI)

0.20

Pozycja skrzynki zaciskowej

6H

Masa netto

1.81 kg

Waga brutto

1.94 kg

Koszt wysyłki

0.004 m³

Fiński numer LVI

4615354

Kraj pochodzenia

DK

Numer taryfy celnej nr.

84137030

Oferta

ALPHA1 L 15-60 130

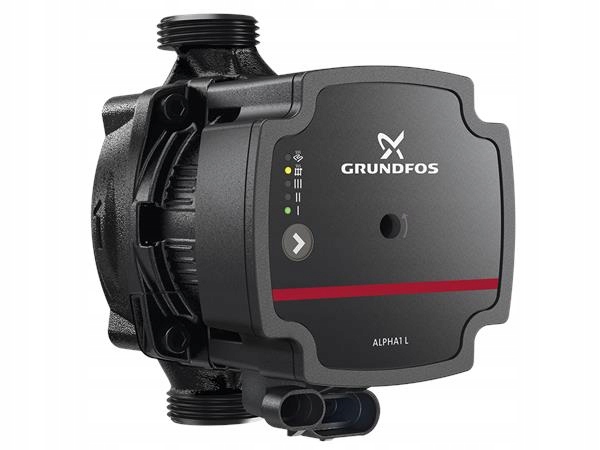

Grundfos ALPHA1 L 15-60 130 to wysokowydajna pompa cyrkulacyjna z silnikiem z magnesami trwałymi (technologia ECM).

Pompa posiada trzy tryby sterowania; tryb grzania grzejnika, tryb ogrzewania podłogowego i stała krzywa / stała prędkość.

Ponadto prędkość można kontrolować za pomocą niskonapięciowego sygnału PWM (Pulse Width Modulation).

Pompa ma ceramiczny wałek i łożyska poprzeczne, łożysko węglowe, wirnik ze stali nierdzewnej, płytkę łożyska i okładzinę wirnika, wirnik kompozytowy, które przyczyniają się do długiej żywotności, a pompa sam się odpowietrza, co ułatwia rozruch a także prosty wybór trybu sterowania.

Kompaktowa konstrukcja z głowicą pompy ze zintegrowanym panelem sterowania i panelem sterowania pasuje do większości typowych instalacji oraz kotłów.

Pompa i silnik stanowią integralną całość bez uszczelnienia wału. Pompa ma konstrukcję mokro-runner. Oznacza to, że łożyska są smarowane przez pompowaną ciecz. Te konstrukcje zapewniają bezobsługową pracę.

Obudowa pompy wykonana jest z żeliwa i jest elektropowielona, ​​aby poprawić odporność na korozję.

Silnik jest silnikiem synchronicznym z wirnikiem z magnesami stałymi i kompaktowym stojanem. Sterownik pompy jest wbudowany w skrzynkę sterującą, która jest przymocowana do obudowy stojana i podłączona do stojana za pomocą zaślepki. Funkcje ALPHA1 L

• Trzy stałe krzywe / stała prędkość.
• Tryb grzania grzejnika.
• Tryb ogrzewania podłogowego.
• Profil PWM do zastosowań grzewczych (profil A). Sygnał PWM jest metodą generowania sygnału analogowego za pomocą źródła cyfrowego.
• Zoptymalizowany energetycznie, zgodny z dyrektywą ErP
• Odblokowanie śruby, dostępnej z przodu skrzynki sterowniczej.
• Działa niezawodnie i wydajnie nawet w najbardziej wymagających warunkach
• Regulowana i elastyczna wtyczka instalacyjna z dwoma możliwymi położeniami dławika kablowego.
