VARIO TERM Zawór termostatyczny 50mm TWINS chrom lewy Pex

Parametry

• Typ zaworu: termostatyczny
• Typ instalacji: Instalacja alu-pex 16mm
• Orientacja: lewy
• Wariant zaworu: Kątowy
• Zestaw - rodzaj: Zawór + złączki
• Kolor: Chrom
• Producent: VARIO TERM
• Rozstaw przyłączy: 50mm
• LINIA: TWINS T
• Typ głowicy: Gwint: M30x1,5

Zestaw Twins termostatyczny kątowy lewy.

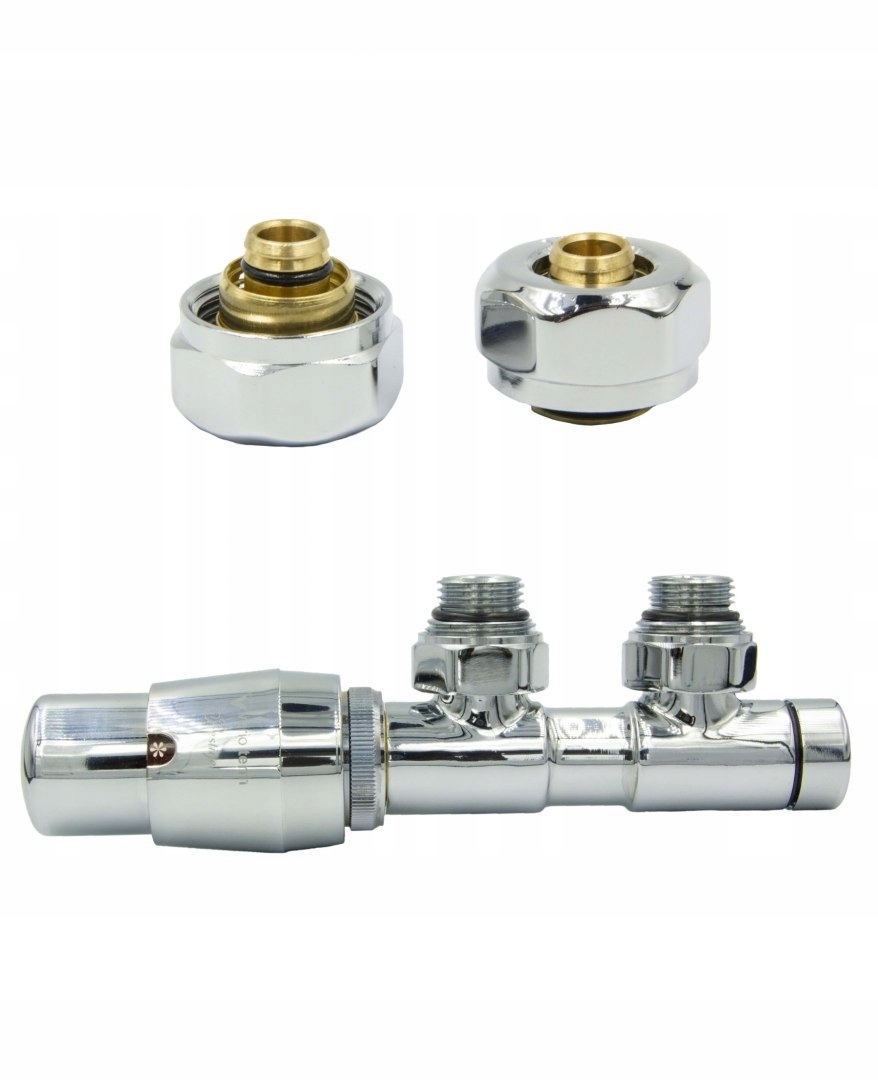

W skład zestawu wchodzą:

• 1 zawór termostatyczny kątowy lewy,

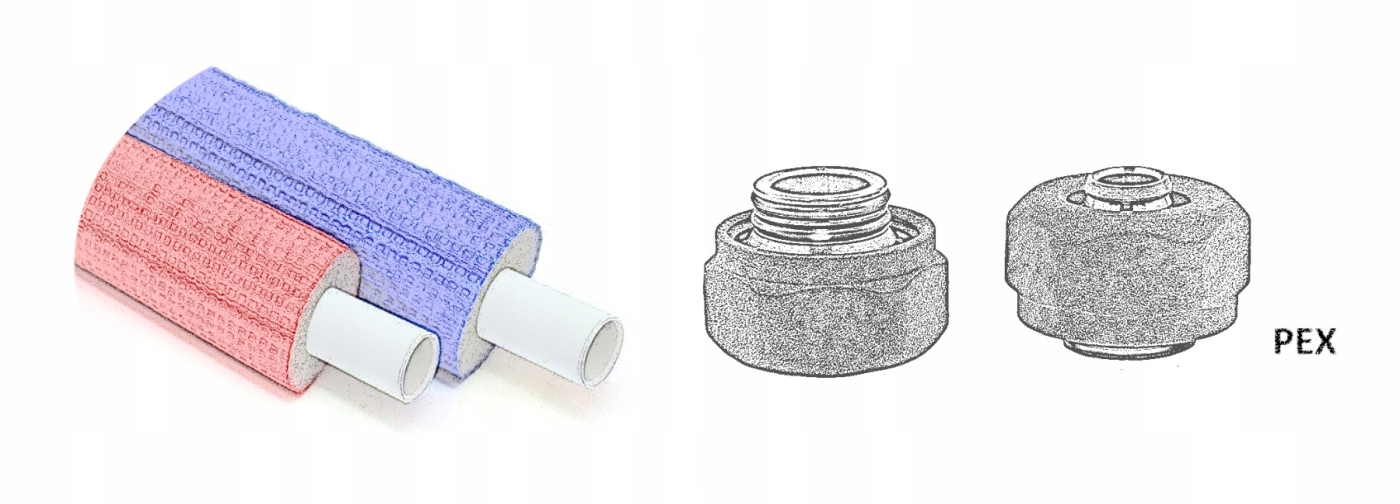

• 2 złączki Pex - do instalacji alu-pex 16 mm

WARTO WIEDZIEĆ:

Zawór TWINS w wersji termostatycznej został specjalnie zaprojektowany do grzejników z połączeniem dolnym i króćcami o rozstawie 50 mm.

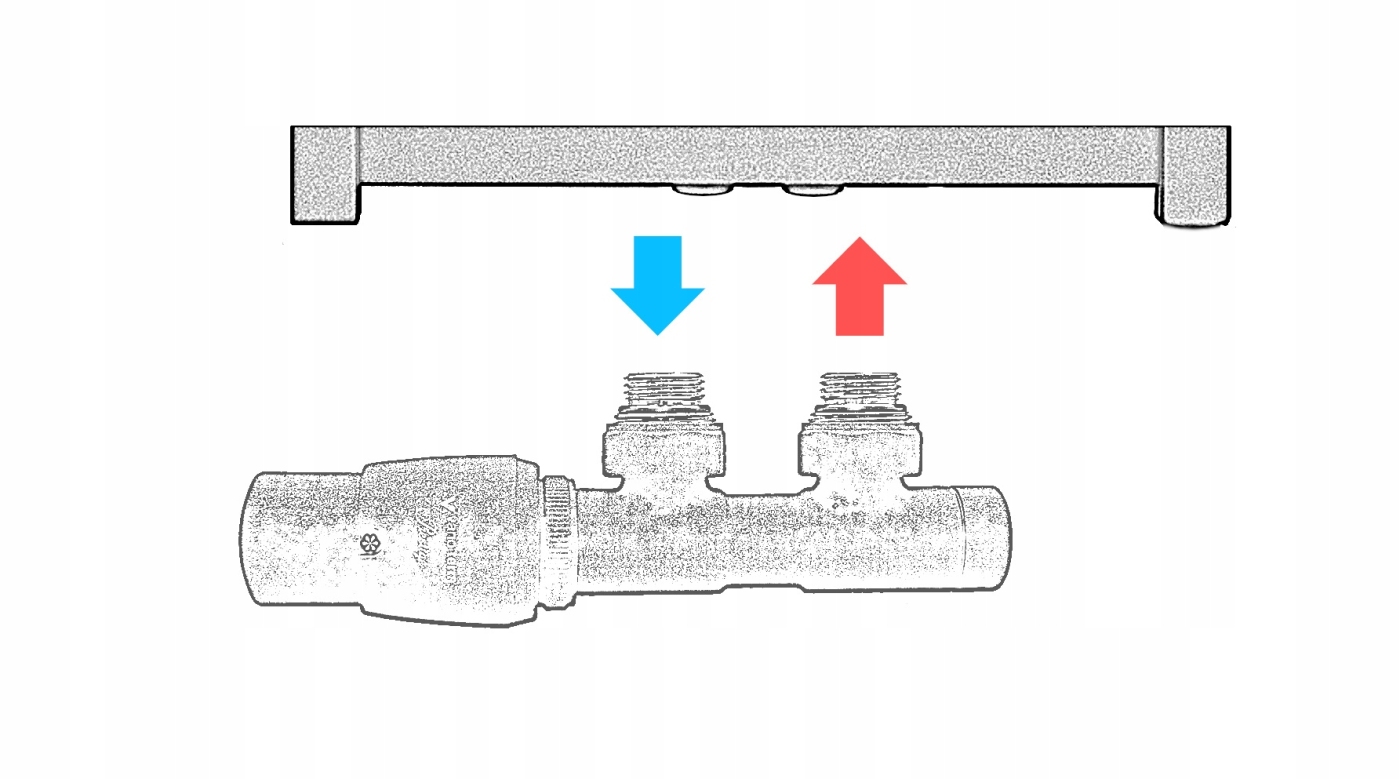

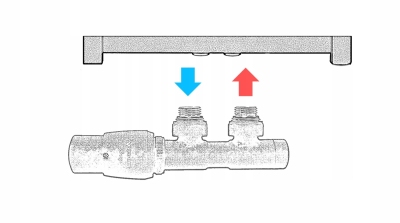

Zawór termostatyczny montujemy na grzejniku centralnego ogrzewania tak by głowica termostatyczną była od strony powrotu  czyli dalej od przewodu zasilającego(zgodnie ze schematem poniżej).

Konstrukcja przyłącza pozwala na jego montaż pod grzejnikiem równolegle do ściany, wewnątrz obrysu grzejnika, co zabezpiecza je przed przypadkowym uszkodzeniem.

Dane techniczne zaworu:

Temperatura pracy 120°C

Ciśnienie nominalne 1MPa

Czynnik grzewczy woda

Ciśnienie próbne 1.5 MPa

Nastawa wstępna na wkładce zaworu odcinającego

Przyłącze grzejnikowe G ¾

Dane techniczne głowicy:

Zakres 8°C – 30°C

Max. temp. otoczenia 50°C

Czas zamykania 16 min.

Wpływ różnicy ciśnień < 1 K

Histereza 0,3K

Wpływ temp. czynnika grzewczego 1,23

Niezawodny czujnik cieczowy

Pokrętło regulacyjne z oznakowaniem cyfrowym

Funkcja ochrony przed zamrożeniem instalacji (8°C na nastawie „*”)

Korpus z wysokojakościowego tworzywa sztucznego

Przyporządkowanie wartości temperaturowych do znaków na głowicy:

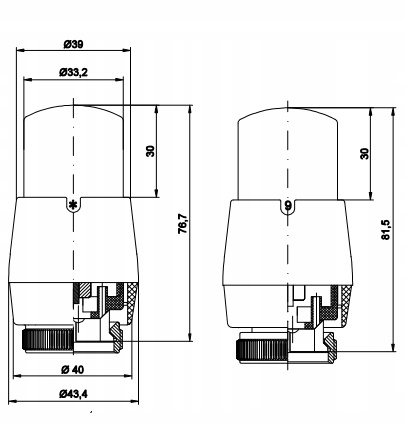

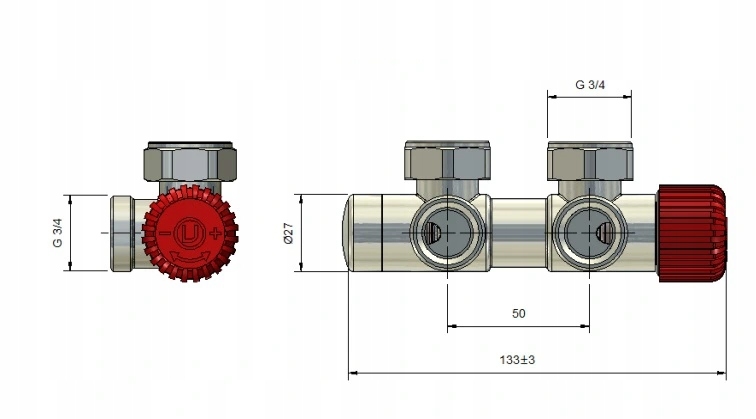

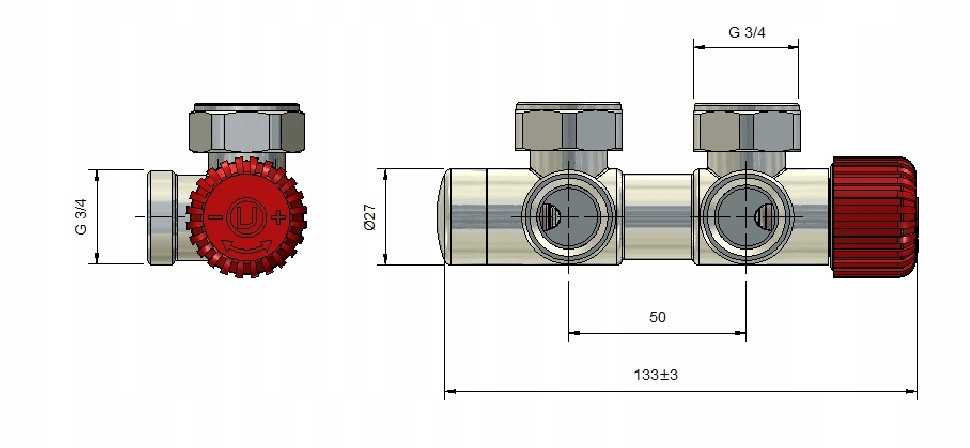

Poniżej zamieszczamy rysunki z wymiarami: zaworu termostatycznego Twins w wersji lewej oraz głowicy termostatycznej.
