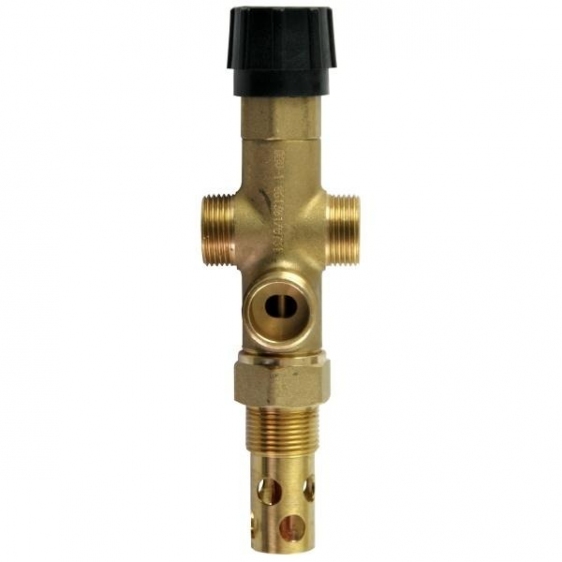

REGULUS zawór dwufunkcyjny schładzający DBV 1

REGULUS zawór dwufunkcyjny schładzający DBV 1
ocena ocena ocena ocena ocena
Price: 319,00
Stara cena: 479,70
Najniższa cena z ostatnich 30 dni: 479,70
Manufacturer: REGULUS
Indeks: CV/U6/14826
Status: dostępny od ręki
Wysyłka: 15,00 (prepayment) 20,00 (download)
product Description

ZAWÓR DWUFUNKCYJNY SCHŁADZAJĄCY C.O. REGULUS DBV 1

OPIS PRODUKTU

Zawór bezpieczeństwa można instalować pionowo lub poziomo. Przy zamontowaniu poziomym, konieczne jest, aby wyjście gorącej wody „C“ było skierowane w dół. Zaworu bezpieczeństwa nie wolno instalować głowicą zaworu w dół.

DANE TECHNICZNE
Temperatura otwarcia: 100oC (+0oC -50C)
Maksymalna temperatura robocza: 120oC
Maksymalne ciśnienie w kotle: 4 bar
Maksymalne ciśnienie wody chłodzącej: 6 bar
Nominalny przepływ wody dla Δp 1 bar : 1,80 m3/godz
Gwint montażowy: 3/4 "




Podczas montażu trzeba zwrócić szczególną uwagę na to aby czujnik znajdujący się u dołu zaworu był zanurzony w wodzie grzewczej np. na kotle. Zainstalowanie zaworu na trójniku może powodować nieprawidłowy odczyt temperatury.

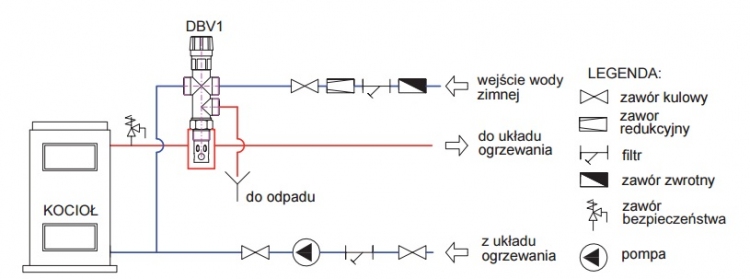

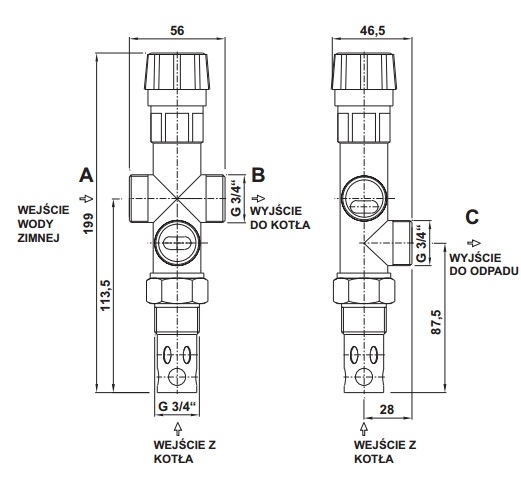

Instalacji może dokonać wyłącznie osoba do tego przeszkolona. Dla sprawnego funkcjonowania dwudrożnego termostatycznego zaworu bezpieczeństwa ( dalej zwany DVB) konieczne jest zachowanie przewidzianych warunków jego instalacji oraz zachowanie kierunku przepływu oznaczonego na korpusie zaworu. Zawór bezpieczeństwa montuje się zawsze na wyjściu gorącej wody lub bezpośrednio na kotle w jego górnej części, gdzie ogrzana woda jest wyprowadzana systemu grzewczego. Podczas instalacji zaworu DBV należy sprawdzić czy użyte gniazdo ¾“ , czy to na rurze czy na kotle, umożliwi pełne zanurzenie termostatycznej części zaworu. Po zamontowaniu zaworu w gwincie ¾“ należy do miejsca „C“ (patrz rysunek ), podłączyć rurę odpływową, którą będzie wypuszczana gorąca woda z kotła. Do miejsca „A“ należy podłączyć wejście zimnej wody, która po załączeniu się zaworu doprowadzi wodę chłodzącą kocioł. Na wejściu zimnej wody należy zamontować filtr chroniący zawór przed zanieczyszczeniem. Do miejsca „B“ przyłącza się rurę, która będzie podłączona do powrotu wody z systemu ogrzewania w pobliżu kotła.
