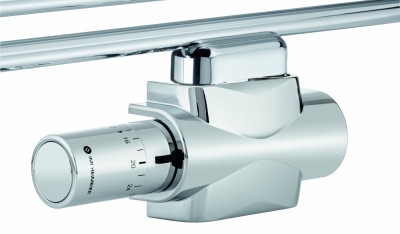

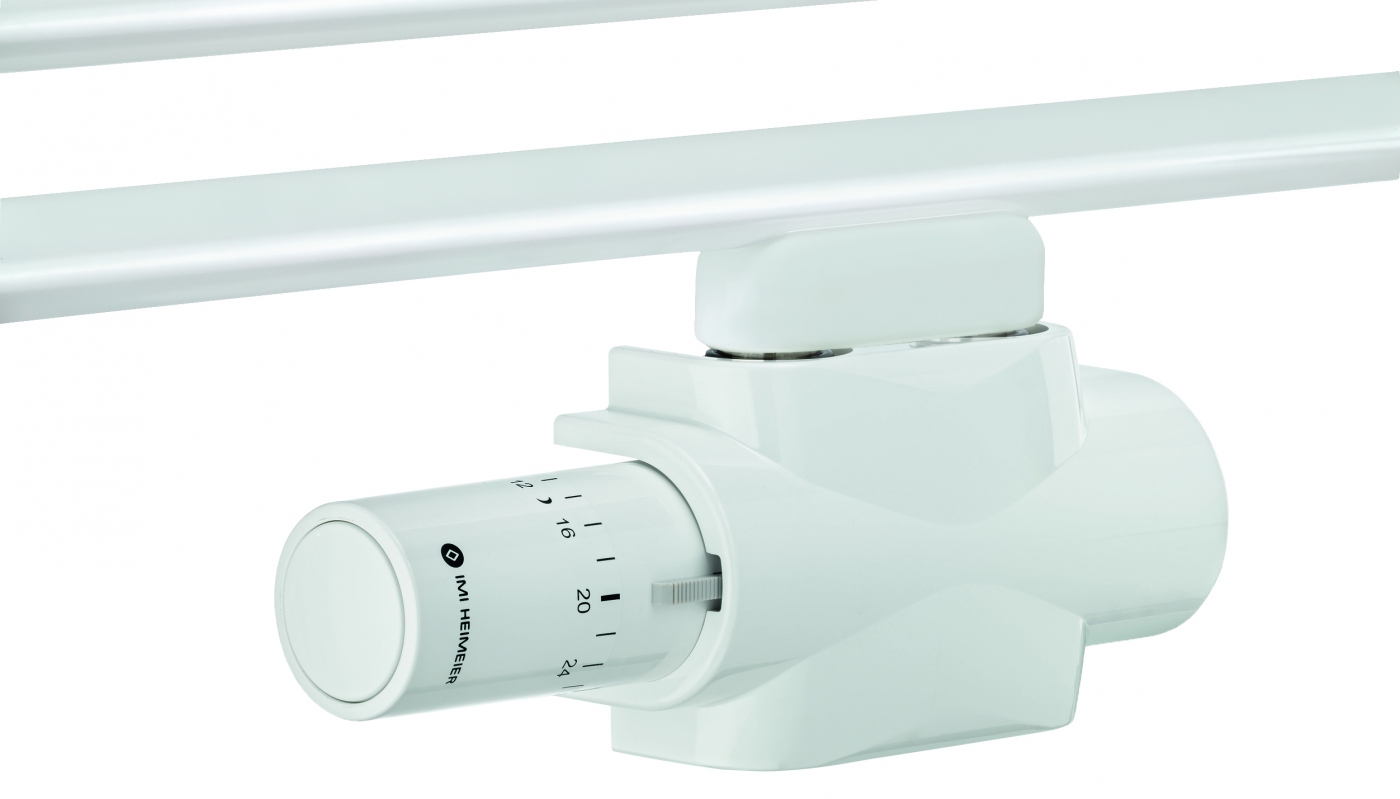

Multilux 4 – Zestaw z Halo

 Zestaw termostatyczny do grzejników z dwupunktowym przyłączem w wersji kątowej i prostej z gwintem R1/2 i G3/4 w systemach 2-rurowych i 1-rurowych

Multilux 4 – zestaw do grzejników łazienkowych i uniwersalnych w systemach 2-rurowych i 1-rurowych z dwupunktowym przyłączem. Podłączenie środkowe z rozstawem 50 mm. Multilux 4 – zestaw jest idealny do montażu kątowego jak i prostego, a głowica termostatyczna może być zamontowana z lewej lub prawej strony. Przy montażu z prawej, wkładka termostatyczna musi być zamieniona stronami z wkładką odcinająco / regulacyjną.

Wersja dla instalacji 2-rurowej i 1-rurowej

Jeden model dla różnych wymagań

Odpowiedni dla instalacji w wersji kątowej i prostej

Do podłączenia ze ściany lub od podłogi

Głowica termostatyczna może być zamontowana z prawej lub lewej strony

Możliwość zamiany stronami wkładki termostatycznej z regulacyjną

Przyłącza zasilania i powrotu mogą być ustawione w dowolny sposób

To umożliwia uniknięcie krzyżowania się linii połączeń

Dane techniczne

Zastosowanie:

Systemy ogrzewania 1-rurowego i 2-rurowego

Funkcje:

Regulacja
Bezstopniowa nastawa
Odcięcie

Wymiary:

DN 15

Klasa ciśnienia:

PN 10

Temperatura:

Max. temperatura robocza: 120°C, z obudową 90°C.
Min. temperatura robocza: -10°C.

Materiał:

Korpus zaworu: z odpornego na korozję brązu
O-ringi: guma EPDM
Grzybek zaworu: guma EPDM
Sprężyna powrotna: Stal nierdzewna
Wkładka zaworowa: Mosiądz, PPS (polifenylosulfid)
Wymiana wkładki zaworowej za pomocą narzędzia montażowego bez konieczności opróżniania instalacji.
Trzpień: ze stali nierdzewnej z podwójnym O-ringiem uszczelniającym. Zewnętrzny o-ring może być wymieniany pod ciśnieniem.
Obudowa: ABS

Pokrycie powierzchni:

Korpus zaworu oraz kształtki połączeniowe są niklowane.

Oznaczenie:

TAH i znak II+. Biały kapturek ochronny.
Dwie poziome strzałki obok TAH dla artykułów 9690-42.000 oraz 9690-43.000

Podłączenie do grzejnika:

Adaptery do połączeń na gwint R1/2 oraz G3/4. Kompensacja z tolerancją ±1,0 mm za pomocą specjalnych nakrętek i elastycznego systemu uszczelnienia dla montażu bez naprężeń.

Podłączenie rur:

Gwint zewnętrzny G3/4 dla złączek zaciskowych do rur z tworzyw sztucznych, miedzi, stali cienkościennej i rur wielowarstwowych.

Połączenie z głowicą termostatyczną:

Gwint M30x1.5

Głowica termostatyczna Halo:

Głowica termostatyczna typu Halo z zamkniętym koszem oraz termostatem wypełnionym nieściśliwą cieczą. Wysoka siła nastawcza, minimalna histereza, optymalny czas zamykania. Stabilna regulacja nawet z mniejszymi, wyliczonymi wahaniami zakresu regulacyjności (<1 K). Zgodnie z EnEV i / lub DIN V 4701-10. Skala nastaw 8-28. Ochrona przed zamarzaniem. Zakres temperatury 6 °C do 28 °C.
