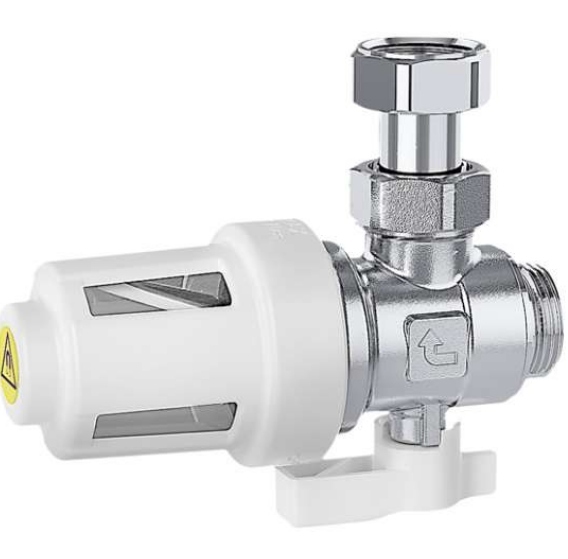

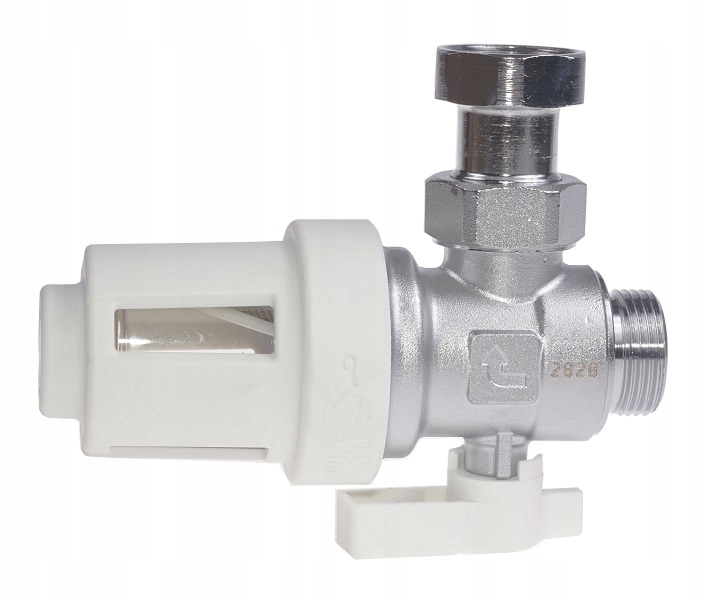

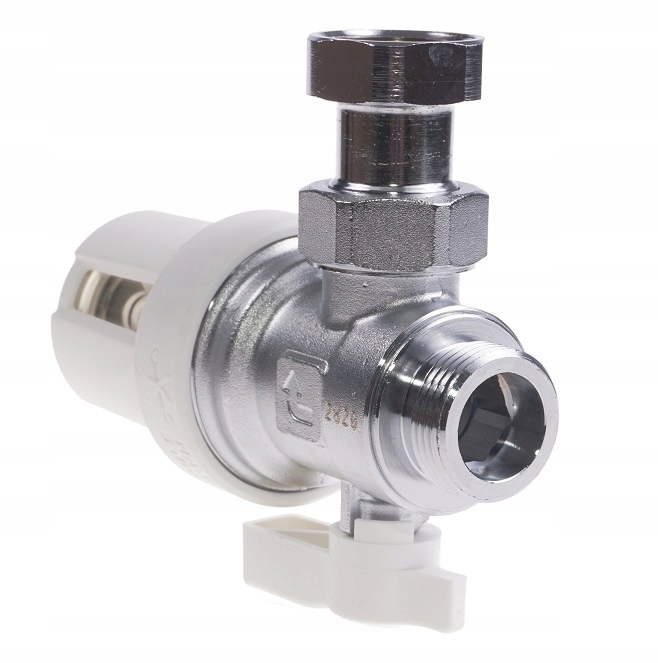

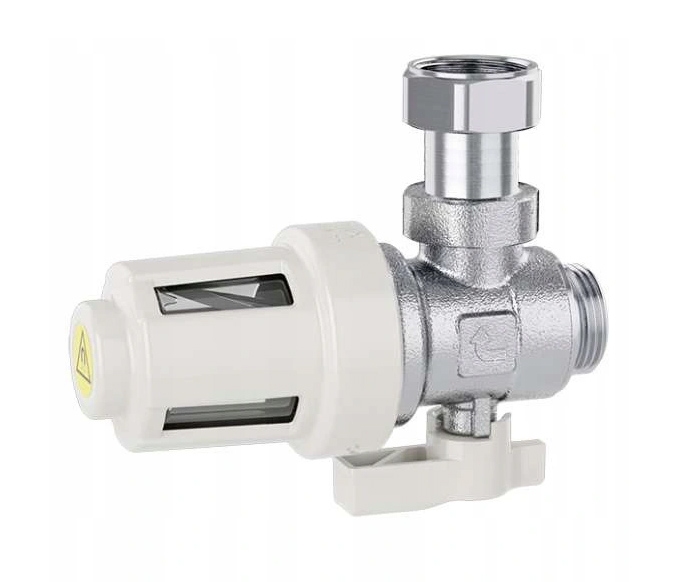

Zawór kątowy 3/4" z filtrem i magnesem CALEFFI XS

kod: 545900

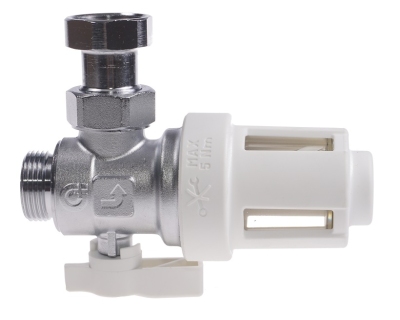

Caleffi XS urządzenie filtrujące z magnesem do montażu pod kotłem

Caleffi XS® urządzenie filtrujące z magnesem dzięki zastosowaniu wkładu filtracyjnego, magnesu neodymowego oraz komory gromadzeniaw sposób mechaniczny oddziela zanieczyszczenia znajdujące się w wodzie instalacyjnej. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Niewielkie wymiary urządzenia pozwalają na zastosowanie go dla zabezpieczenia każdego rodzaju kotła.

Specyfikacja techniczna:

• Materiały:Korpus: mosiądz EN 12165 CW617N, chromowany
• Złączka: mosiądz EN 12165 CW617N, chromowany
• Uszczelnienia hydrauliczne: EPDM
• Obudowa części filtracyjnej: PA 12
• Pokrywa: PA6G30
• Wkład filtracyjny: stal nierdzewna EN 10088-2 (AISI 304)
• Kula: mosiądz EN 12165 CW617N, chromowana
• Dźwignia zaworu kulowego: PA66G30

• Wykonanie:Medium: woda, nietoksyczne roztwory glikolu
• Maksymalne stężenie glikolu: 30 %
• Maksymalne ciśnienie pracy: 3 bar
• Zakres temperatury pracy: 0÷90 oC
• Średnica oczka siatki wkładu filtrującego: 800 μmIndukcja magnetyczna: 0,475 TKv: 3,55 m3/h

• Przyłącza: strona kotła: 3/4” GZ (ISO 228-1)
• strona instalacji: 3/4” GZ (ISO 228-1)
• złączka z ruchomą nakrętką(w zestawie) 3/4” GW (ISO 228-1) - 3/4” GW (ISO 228-1)

Zasada działania:

• Zasada działania urządzenia z wkładem magnetycznym opiera się na: mechanicznej filtracji dzięki zastosowaniu specjalnego wkładu filtracyjnego
• oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego
• separacji większych zanieczyszczeń dzięki zastosowaniu komory o dużej pojemności

Dzięki specjalnej konstrukcji wewnętrznej zanieczyszczenia są wytrącane z wody i gromadzone w komorze. Magnes umieszczony na drodze przepływającej wody skutecznie oddziela cząstki ferromagnetyczne. Element filtrujący o średnicy oczka siatki 800 μm zatrzymuje pozostałe zanieczyszczenia.

Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Dzięki takiemu rozwiązaniu czyszczenie można przeprowadzić w sytuacji kiedy jest to konieczne.

Po zamknięciu zaworu kulowego z części filtracyjnej można usunąć zanieczyszczenia w niej zgromadzone.

Charakterystyka hydrauliczna:

Montaż urządzenia:

Urządzenie może być montowane tylko w pozycji poziomej.

Dołączona złączka z ruchomą nakrętką ułatwia podłączenie urządzenia do kotła na przykład za pomocą przewodów elastycznych.

Konserwacja:

Specjalna konstrukcja pozwala w prosty sposób na sprawdzenie stanu zabrudzenia urządzenia. Po zamknięciu zaworu kulowego można odłączyć część odpowiedzialną za gromadzenie zanieczyszczeń i wyczyścić ją. Czyszczenie może być przeprowadzone pod bieżącą wodą.
