AFRISO

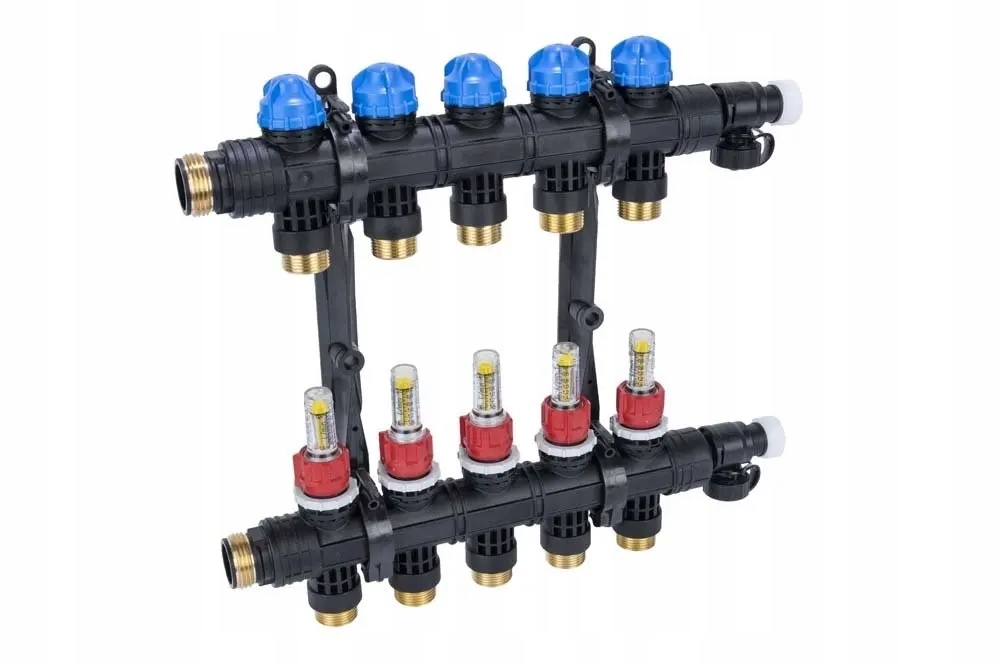

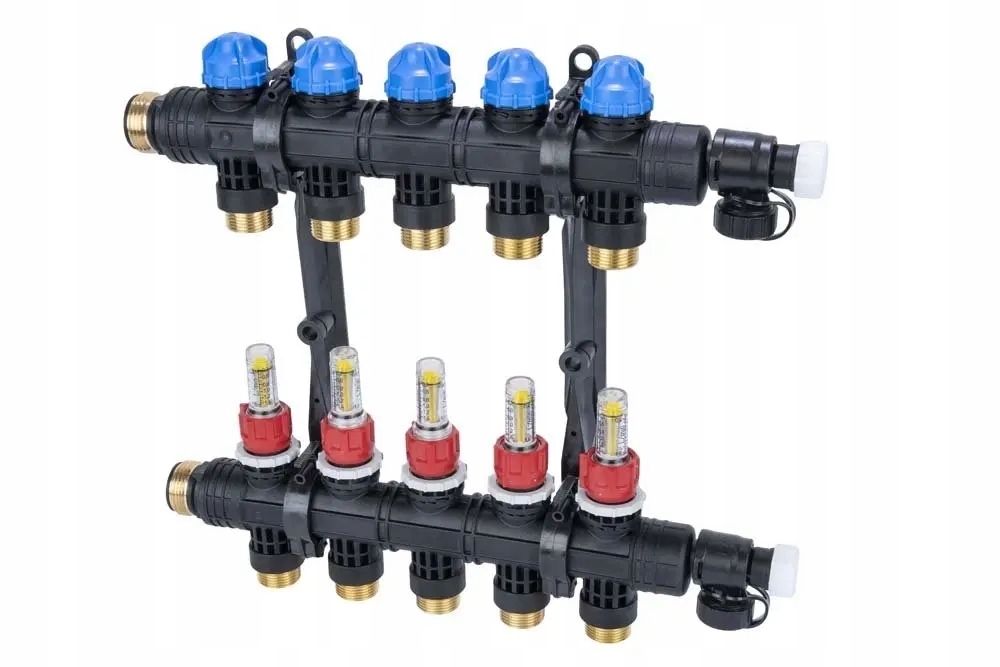

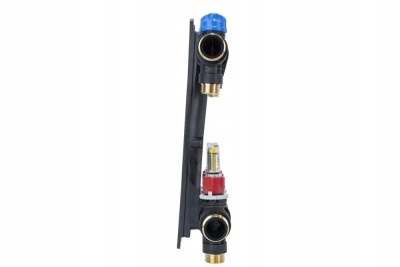

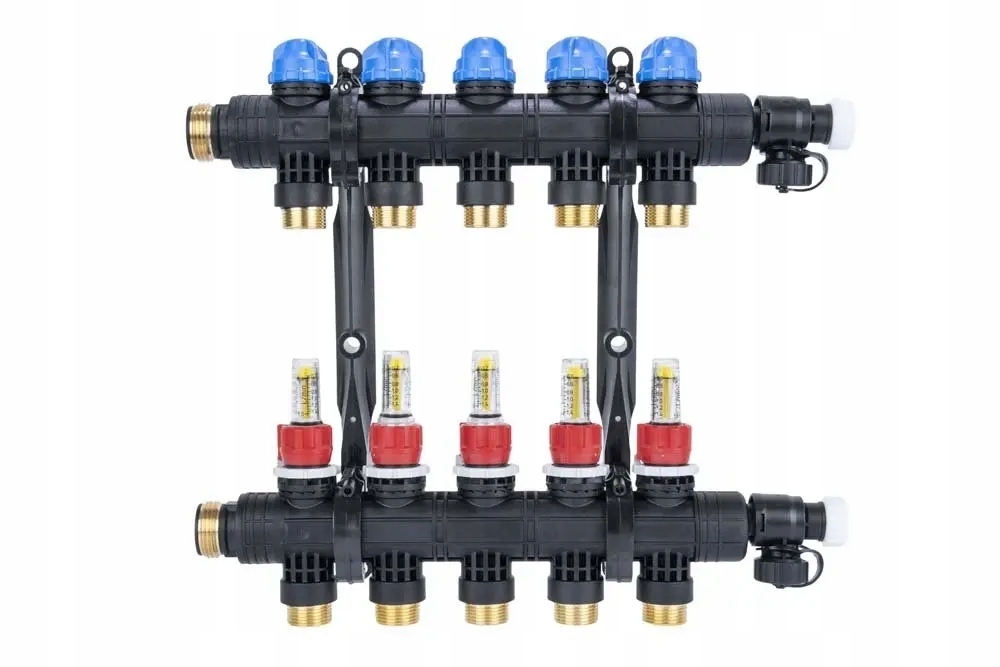

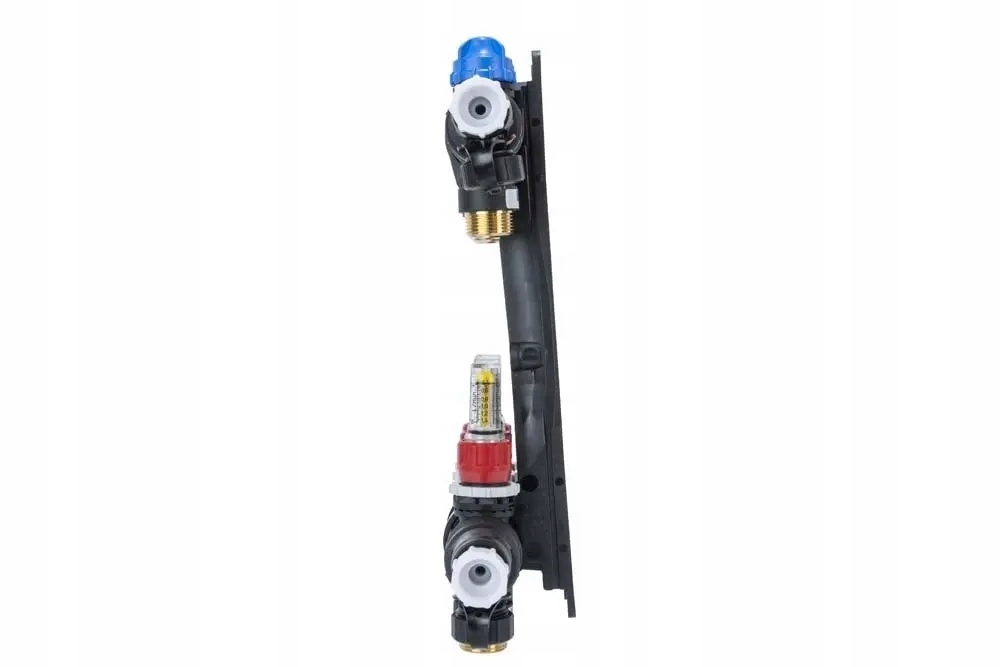

ProCalida EF1 K 5 obiegów grzewczych, G1", 0,2÷1,6 l/min

Art.-Nr 81265

Zastosowanie

Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.

Montowany w szafce umieszczonej w ścianie / na ścianie budynku lub pod stropem w instalacjach sufitowych.

Rozprowadza ciepło / chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.

Reguluje strumień medium w każdej z pętli.

Opis

Wykonany z poliamidu PA66.

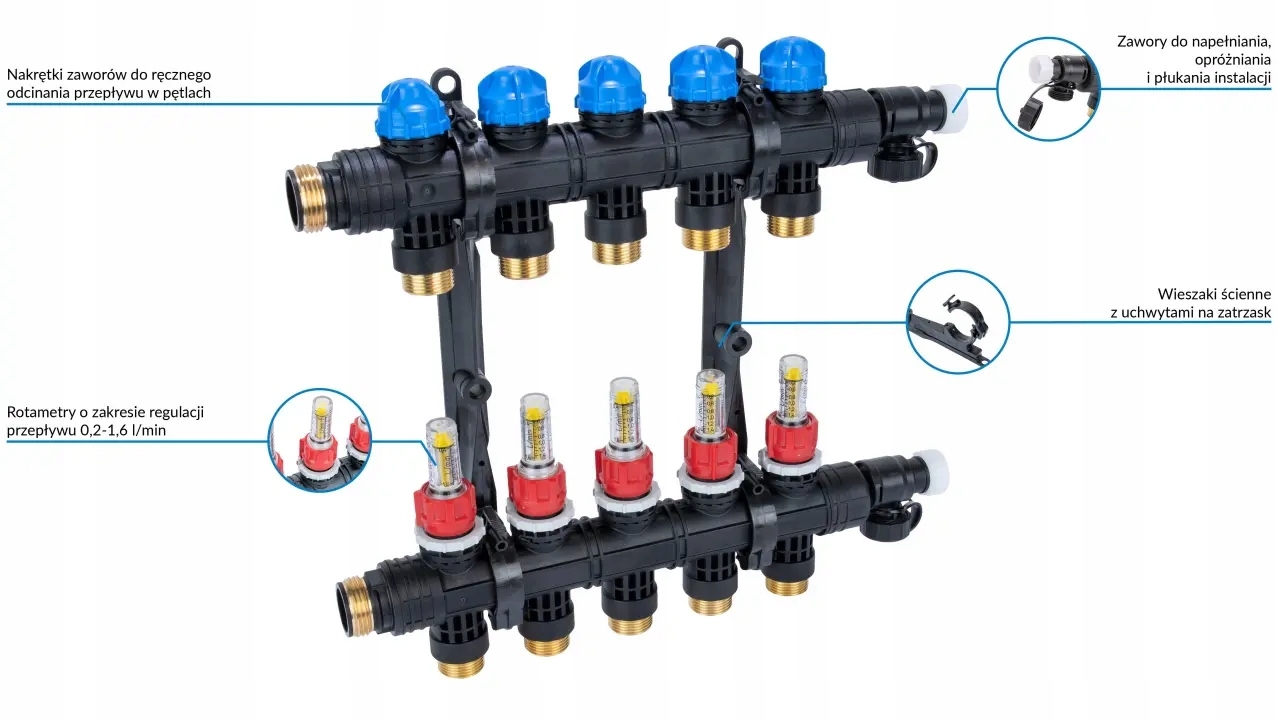

Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,2 - 1,6 l/min.

Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.

Belki zakończone zaworami do napełniania, opróżniania i płukania instalacji.

Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.

Elementy dostawy

Belka powrotna i zasilająca.

Dwa wieszaki ścienne.

Śruby wraz z kołkami do montażu naściennego wieszaków.

Śruby do zabezpieczenia zatrzasków belek.

Uszczelki płaskie do podłączenia instalacji.

Zapasowe o-ringi do łączenia modułów rozdzielacza.

Naklejki do oznaczenia pętli.

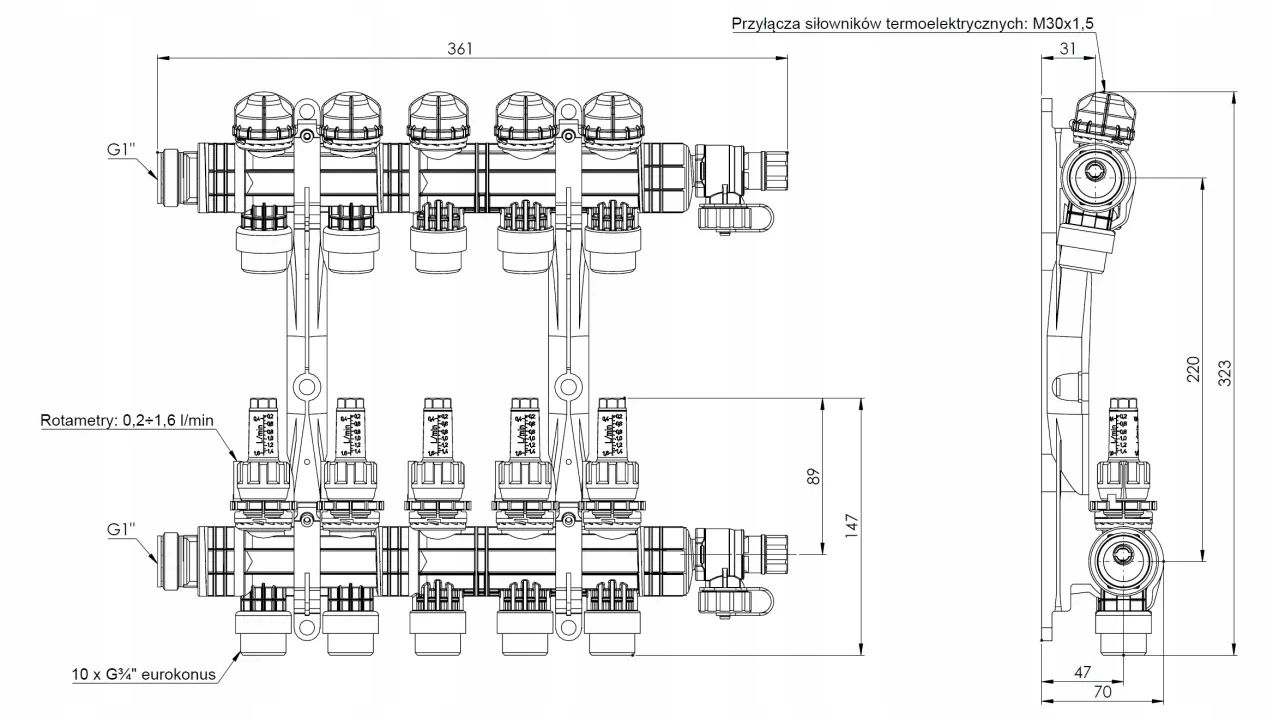

Dane techniczne

• ilość obiegów

  5

• przyłącza

  2xG1"

• zakres regulacji rotametrów

  0,2÷1,6 l/min

• przyłącza siłowników termoelektrycznych

  M30x1,5

• materiał

  poliamid, PA 66

• parametry pracy

  max 90 st. przy 3 bar, max 60 st. przy 6 bar
